無線通信測量儀器

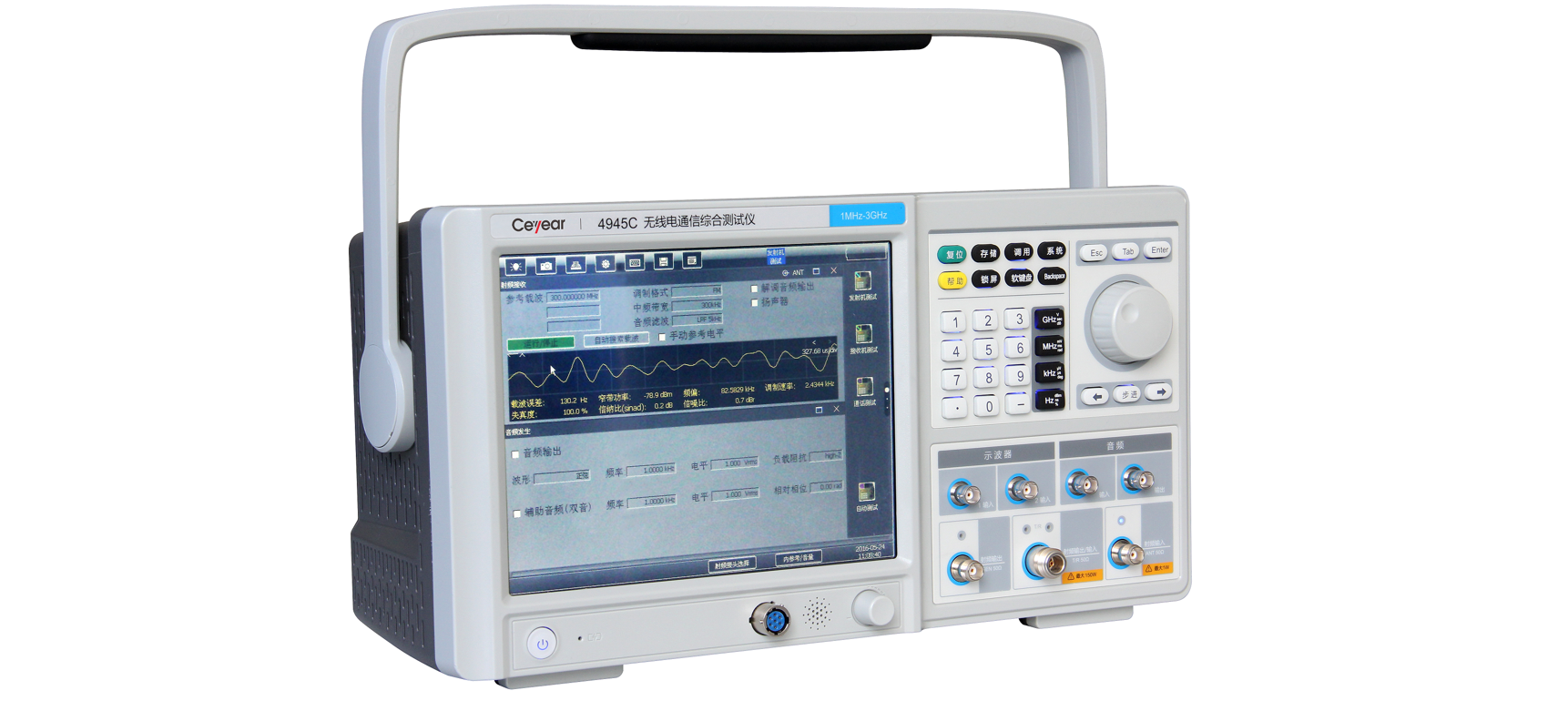

4945B/C 無線電通信綜合測試儀
-
技術文檔
-
配置選件
-
獲取報價
300kHz～1.05GHz/3GHz
-
產品綜述
4945係列無線電通信綜合測試儀是多功能、便攜式無線電綜合測試類儀器，基於軟件無線電架構，集成了跳頻信號發生與分析、矢量信號發生與解調分析、模擬調製信號發生與解調分析、音頻信號發生與分析、音頻示波器、自動測試等功能，它可完成無線通信設備的發射與接收主要性能測試，並對射頻、調製、音頻、數碼等特征參數進行測量分析，廣泛應用於短波/超短波通信電台、無線接力機等無線通信設備的研製、生產、檢定和維修測試，更可方便搭載於通信車、船等各類包含了無線通信終端的移動載體或外場測試。
功能特點
-
主要特點
（1）豐富的射頻測試功能：掃頻頻譜分析，寬帶與窄帶功率測量，頻率誤差測量，射頻信號源；
（2）模擬製式通信測試：AM、FM、SSB信號發生與解調分析。具備解調音頻的圖形化顯示、SINAD、SNR、失真度、調製率等測量功能，並內置揚聲器，可實時輸出解調話音；調製信號發生調製源支持外音頻、麥克風；
（3）數字製式通信測試（選件）：10MHz帶寬數字矢量信號發生與分析，誤碼率測量，具備解調數碼實時輸出接口；
（4）跳頻測試（選件）：60MHz瞬時帶寬跳頻信號發生與分析。跳頻信號分析支持瀑布圖、頻率-時間等測量方式，在60MHz帶寬下單次捕獲時長達1.3s，時間分辨率10ns；
（5）音頻信號測試：音頻信號發生與分析功能，最大音頻輸入電平高達30Vrms（高阻），最大音頻輸出電平達7Vrms（高阻），具備頻率、電平、SINAD、SNR、失真度測量；音頻發生支持雙音輸出，雙音的頻率與幅度單獨可調、相對相位可調；
（6）雙通道示波器（選件）：DC～4MHz；
（7）自動測試軟件：被測設備參數在線編輯、自動引導測試、測試報表生成等功能，並具備控製被測設備收發的PTT控製接口；
（8）內置大功率衰減器，最大輸入功率高達150W；
（9）便攜式結構：外形尺寸(不含把手)約寬426×高222×深180mm，易於攜帶和使用；
（10）多樣化供電方式：標配支持AC220V或DC24V供電，提供內置鋰電池選件；
（11）支持網口程控；
（12）10.4寸大屏幕，標配電阻觸摸屏，中英文界麵、界麵色調可選；
（13）支持多功能窗口同時操作，最多同時4個功能窗口。
-
無線通信設備自動測試功能
可以新建、編輯被測設備的型號、參數和指標合格門限，選定被測設備並連接測試電纜後，綜測儀執行自動引導測試，測試過程中綜測儀可通過PTT控製被測設備的收發，在需要設置被測設備或更換測試電纜時，綜測儀自動暫停測試並提示用戶操作，操作完成後繼續測試過程。測試完成後直觀的給出合格、不合格項，並支持測試結果的存儲、查看、對比、遠程讀取等操作。
-
發射機測試
可以對發射機的多種性能指標同時進行測試，如信號功率、頻率誤差、信號調製特性、解調音頻等；同時為發射機提供音頻信號，單/雙音模式可選，可模擬導頻信號。
-
接收機測試
發射調頻、調幅、SSB射頻信號；同時對接收機的解調音頻進行分析，可以同時精確測量音頻頻率、電壓、失真度、信納比和信噪比。
-
射頻信號源功能
可以輸出調頻、調幅、SSB等模擬調製和BPSK、QPSK、8PSK、GMSK、16QAM等數字調製，數字調製最大符號速率為5MHz；支持60MHz瞬時帶寬的跳頻信號發生。
-
射頻接收及解調功能
可以進行調頻、調幅、SSB等模擬調製和BPSK、QPSK、8PSK、GMSK、16QAM等數字調製信號的解調與分析，可以輸出解調參數值和解調波形，模擬調製信號解調帶寬最高300kHz，數字調製信號解調的最大符號速率為5MHz；支持窄帶功率測量。
-

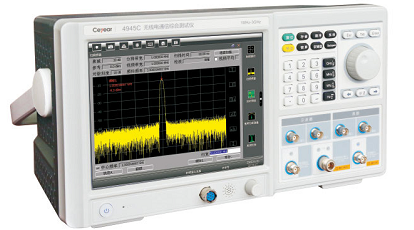

掃頻頻譜分析功能
具有寬頻帶、高分辨率、高靈敏度、高動態範圍等特點。
-
跳頻信號分析功能
跳頻信號的最大瞬時分析帶寬為60MHz，具有三維頻譜圖、時間-頻率圖和時間-幅度圖顯示。可對跳頻信號進行捕獲-存儲-分析，可查看任意時刻的頻譜與調製域圖。調製域測量時，具備任意時間段內頻率點的累加顯示功能，可直觀觀測跳頻頻率點。同樣可用於脈衝信號及瞬變信號的測量。
-
音頻信號發生功能
單音、雙音模式可選，最大輸出電平可達7Vrms。
-
音頻信號分析功能
音頻濾波器可選，最大輸入電平可達30Vrms，支持頻率、電平、失真度、SINAD和信噪比測量，並支持音頻波形顯示。
-
多窗口同時操作功能
最多同時支持4個功能窗口，每個窗口可單獨放大。
