技術規範

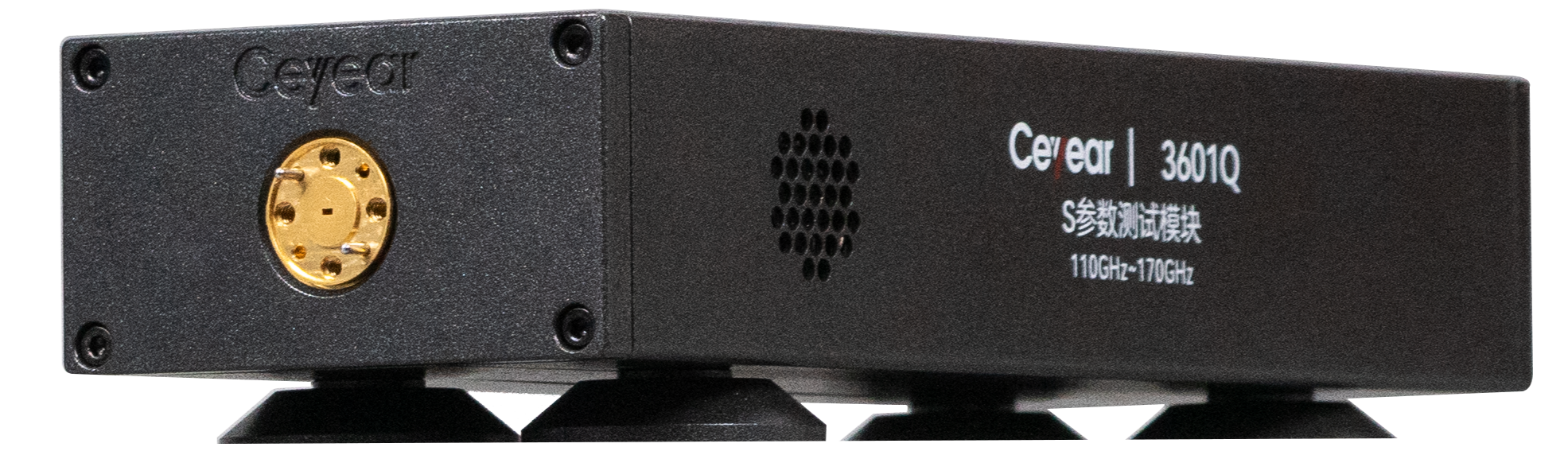

型 號 | 3601N | 3601P | 3601Q |
頻率範圍（GHz） | 60～90 | 75～110 | 110～170 |
端口最小輸出功率（dBm） | 10（min） 15（typ.） | 10（min） 12（typ.） | 10（min） 14（typ.） |
端口功率電調節範圍（dB） | ≥30；40（typ.) | ≥30；40（typ.) | ≥30；35（typ.） |
端口輸出功率準確度@-5dBm（dB） | ±1 | ±1 | ±1 |
係統動態範圍（dB）（IFBW=10Hz） | 100（min）;120(typ.) | 100（min）;120(typ.) | 100（min）;120(typ.) |
反射跟蹤（±dB) （IFBW=10Hz） | 0.10（max） 0.05（typ.） | 0.10（max） 0.05（typ.） | 0.10（max） 0.05（typ.） |
傳輸跟蹤(±dB) （IFBW=10Hz） | 0.10（max） 0.05（typ.） | 0.10（max） 0.05（typ.） | 0.10（max） 0.05（typ.） |
有效方向性（dB） | 35（min） 40（typ.） | 35（min） 40（typ.） | 35（min） 40（typ.） |
有效負載匹配（dB） | 35（min） 40（typ.） | 35（min） 40（typ.） | 35（min） 40（typ.） |
端口輸出諧雜波抑製2（dBc） | ≥20 35（typ.） | ≥20 35（typ.） | ≥15 30（typ.） |
幅度穩定性（dB）3 | ±0.10；0.05（typ.） | ±0.10；0.05（typ.） | ±0.10；0.05（typ.） |
相位穩定性（°）3 | ±4 ±1（typ.） | ±4 ±1（typ.） | ±4 ±2（typ.） |
輸出接頭形式 | WR12 | WR10 | WR6.5 |
電源與功耗 | S參數測試模塊專用適配器，≤50W | ||
外形尺寸 （寬×高×深，mm） | 85×44.5×240（不含把手、底腳、連接器等) | ||
注2：在飽和輸出功率條件下的測試數據
注3：在25℃恒溫恒濕環境下，配合3674係列主機，采用理想電纜，S參數測試模塊射頻端口輸出功率設置10dBm，預熱1h，測試狀態保持不變，在中頻帶寬1kHz下1h後的穩定性
-
