網絡分析儀
3601係列S參數測試模塊
-
配置選件
-
獲取報價
頻率範圍
60GHz～170GHz
端口輸出功率
≥10dBm
端口輸出功率程控電調節範圍
40dB@60GHz～110GHz；30dB@110GHz～170GHz
程控功率準確度
±0.5dB（typ.）
小型化設計
體積小、重量輕、功耗低
-
產品綜述

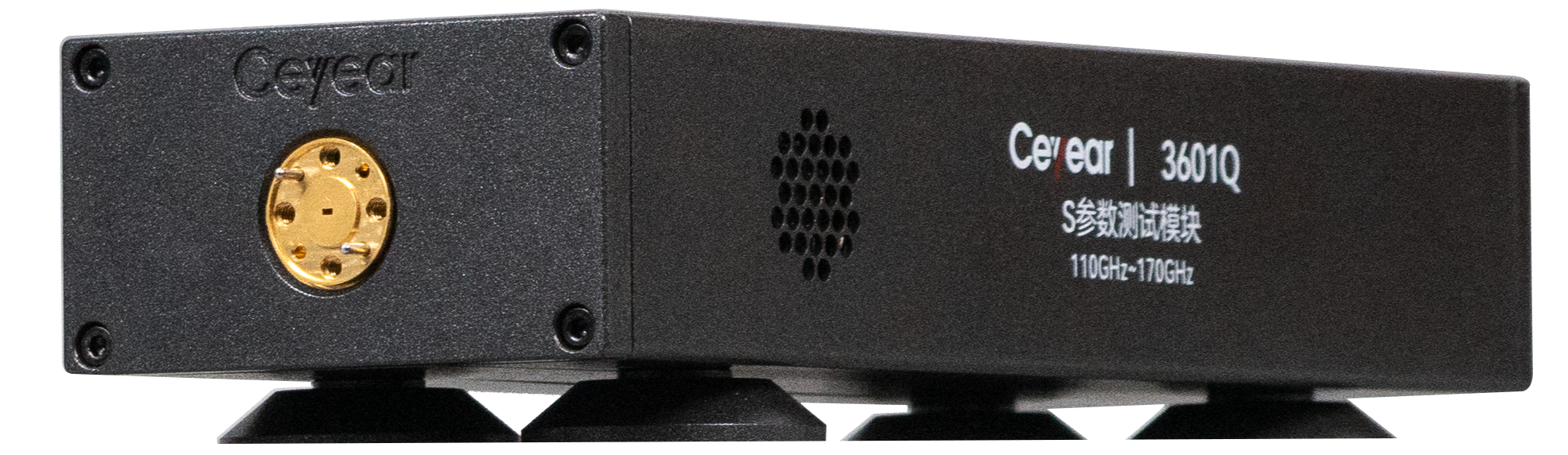

3601係列S參數測試模塊是污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技全新研製的矢量網絡分析儀頻率擴展產品，可與矢量網絡分析儀主機互聯搭建成毫米波S參數測試係統，矢量網絡分析儀主機通過USB電纜實現對S參數測試模塊頻率切換、功率設置等的控製。該係列S參數測試模塊具有輸出功率高、輸出端口功率程控調節範圍大、輸出功率準確度高、輸出信號頻譜純淨度高、幅相穩定度高等優點，能極大的提高測試效率。同時，S參數測試模塊體積小巧，輸出端口采用“下沉式”設計，靈活適配在片測試裝夾等多種測試場景。
功能特點
-
l 頻率覆蓋60GHz～170GHz
l 高幅相穩定性：幅度±0.05dB（typ.），相位±1°（typ.）
l 端口輸出功率高：≥10dBm
l 端口輸出功率程控電調節範圍：可達40dB@60GHz~110GHz；達30dB以上@110GHz~170GHz
l 程控功率準確度高：±0.5dB（typ.）
l 頻譜純淨度高：
帶內諧雜散(端口最大輸出功率時)：35dBc(typ.)@60GHz~110GHz、30dBc(typ.)@110GHz~170GHz；
帶外諧雜散(端口最大輸出功率時)：30dBc(typ.)@60GHz~110GHz、30dBc(typ.)@110GHz~170GHz
l 輸出波導口“下沉式”設計，兩側采用離心風扇徑向抽風散熱方式，震動小，可靈活適配芯片在片測試裝夾等測試場景
l 小型化設計，體積小、重量輕，功耗低
l 可適配國內及國外主流廠商網絡分析儀主機1
注1：端口輸出功率程控調節功能需配合污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技3674係列矢量網絡分析儀主機，其他主機不具備該功能
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
