產品綜述

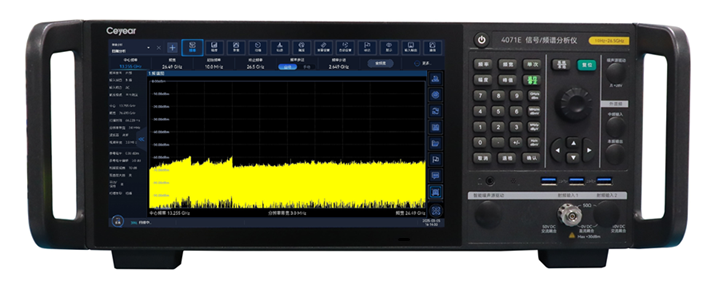

       Ceyear 4071係列信號/頻譜分析儀是電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐推出的經濟型信號/頻譜分析儀產品。

       Ceyear 4071具備出色的測試動態範圍、相位噪聲、幅度精度和測試速度，具備頻譜分析、I/Q分析、實時頻譜分析、瞬態分析、矢量信號分析、脈衝分析等豐富的測試功能。

       能夠滿足在無線通信、汽車電子、低軌衛星、物聯網等領域研發、生產快速測試需求。

功能特點

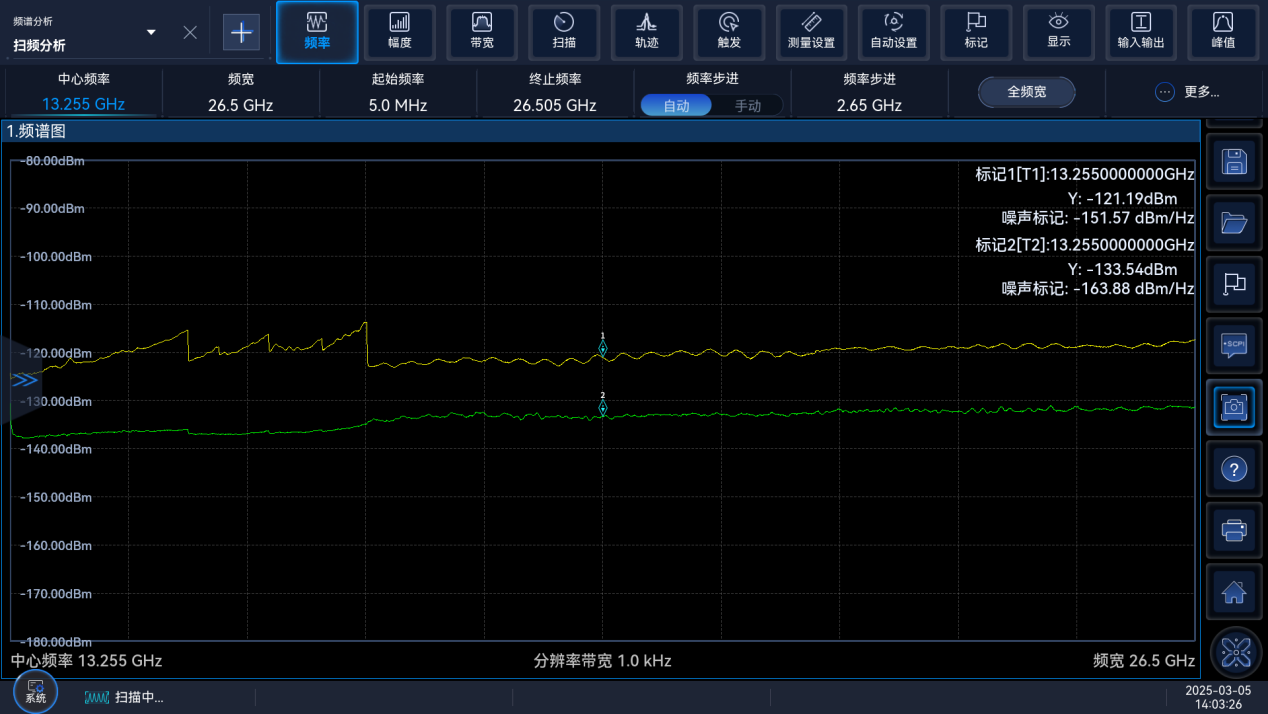

  • 全麵的頻譜分析能力

    ● 支持掃頻和FFT兩種掃描類型

    ● 零頻寬快速掃描，最快掃描時間1μs

    ● 掃描點數支持101～120001

    ● 可配置6條軌跡，12個標記。具有NdB標記、噪聲標記、帶寬功率/密度標記、載噪比、調幅深度等標記功能

    ● 支持正常、正峰值、負峰值、取樣、平均（視頻/功率/電壓）並行檢波

    ● 支持自由、電源、視頻、外部、定時器、突發信號等多種觸發方式，支持時間門測量、場強測試等功能

    ● 具有占用帶寬、鄰道功率（含信道功率）、功率統計（APD/CCDF）、突發功率、頻譜發射模板、諧波失真、三階交調等測試功能

  • 200MHz分析帶寬

    Ceyear 4071最大200MHz的瞬時分析帶寬，可提供10MHz（標配）/40MHz/200Hz共3種分析帶寬選擇，滿足不同測試場景的應用需求。


    多種分析帶寬配置選擇

    提供10MHz/40MHz/200MHz共3種帶寬配置選擇，滿足在5G NR、WLAN等不同測試應用場景進行靈活配置。


    優越的無雜散動態範圍

    200MHz分析帶寬下無雜散動態範圍為-75dBc。

  • 全麵的無線通信協議分析能力

    Ceyear 4071的移動通信協議分析選件能夠快速、直觀地測試5G NR、LTE、NB-IoT、WCDMA、GSM等多種無線通信標準的信號特性。

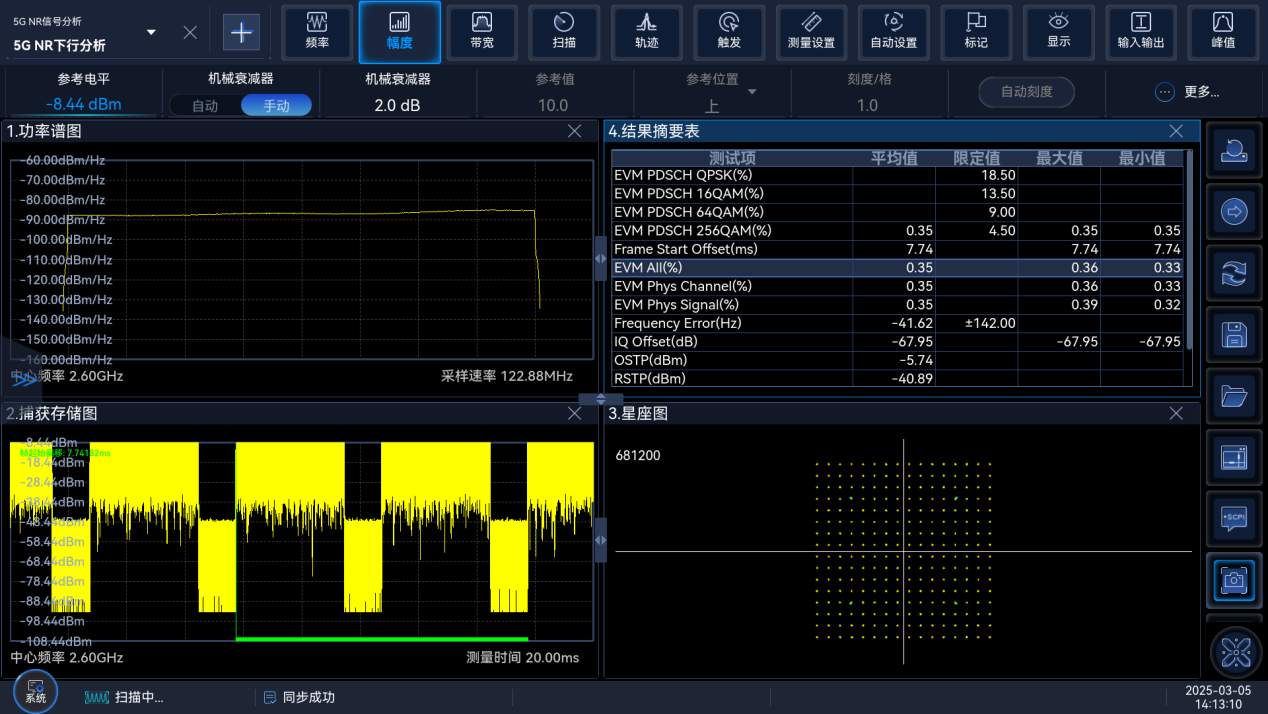

    5G NR信號分析

    5G NR信號分析功能可對3GPP Rel-15、Rel-16、Rel-17、Rel-18版本的5G NR上行和下行信號進行調製分析，支持FDD、TDD兩種雙工模式，支持BPSK到1024QAM多種調製格式，支持Test Model一鍵測試和自定義參數靈活設置分析，顯示不同調製方式、物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、資源分配等多種視圖。


    LTE信號分析

    LTE信號分析功能可對上行和下行信號進行調製分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調製格式，支持E-TM一鍵測試和自定義參數靈活配置分析，顯示不同調製方式、物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、EVM Vs.載波等多種視圖。


    OFDM信號分析

    OFDM信號分析功能可對自定義OFDM信號進行調製分析，支持前導、導頻、CP、子載波、符號個數等多種參數自定義靈活配置，支持BPSK到1024QAM 多種調製格式，提供捕獲存儲、功率譜密度、星座圖、總結表等視圖。


    NB-IoT信號分析

    NB-IoT信號分析功能可對基於FDD LTE製式的窄帶物聯網下行鏈路信號進行調製分析，支持獨立（Stand-alone）、帶內（In-band）、保護頻帶（Guard-band）三種部署模式，支持N-Test Model一鍵測試和自定義參數靈活設置，顯示不同物理信道及物理信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，提供星座圖、結果摘要表、EVM vs.載波等視圖。


    無線通信信號帶外特性分析

    在帶外測量方麵，能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、頻譜發射模板（SEM）等測量。

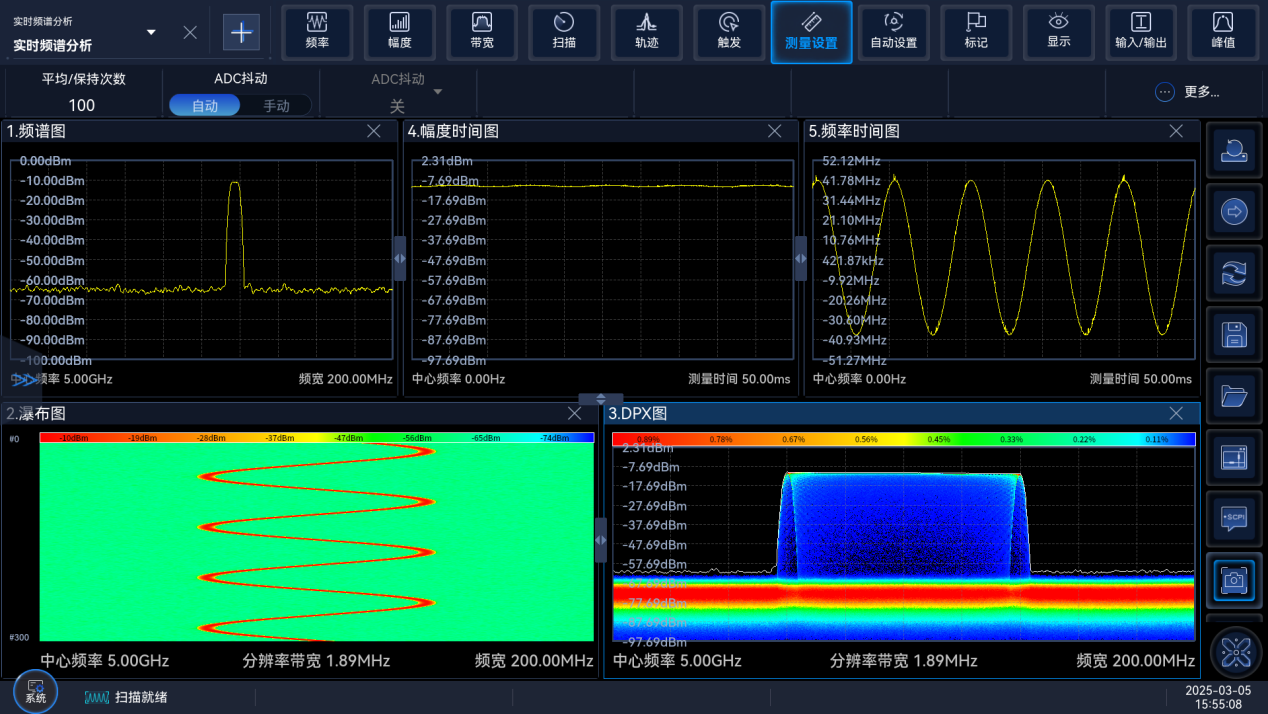

  • 強大的實時頻譜分析功能

    實時頻譜分析功能是突發、捷變、跳頻信號等隨時間變化信號的極佳測試工具。

    ● 最大實時分析帶寬10MHz/40MHz/200MHz可選

    ● 具備數字熒光頻譜、無縫瀑布圖、瞬時頻譜、功率vs.時間、頻率vs.時間等多種圖表

    ● 100%截獲概率（POI）信號最短持續時間優於1.152μs，FFT實時處理速度為976563次/s

    ● 頻率模板觸發、功率觸發等多種實時觸發功能，可用於捕獲和分析感興趣信號事件發生前後的數據

  • 靈活的瞬態分析功能

    瞬態信號分析功能可以對捕獲數據的IQ幅度、相位、頻率以及功率等參數進行分析，也可以對跳頻信號、調頻連續波信號進行自動分析得到參數結果。

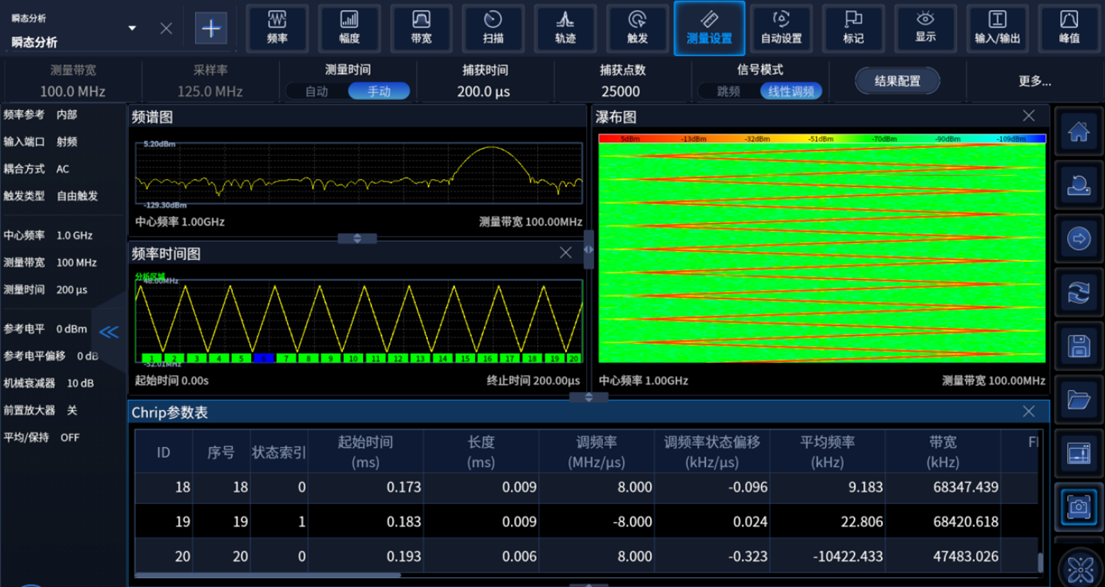

    跳頻信號/FMCW信號分析

    在瞬態分析選件基礎上，信號/頻譜分析儀還可選配S10H跳頻信號分析選件和S10F FMCW(調頻連續波)信號分析選件。其中，S10H選件能夠方便的分析頻率跳變信號，得到信號的駐留時間/切換時間、頻率和偏差等特征參數。S10F選件可以對調頻連續波信號進行自動測試，得到調頻率、調頻帶寬以及頻率非線性等參數。

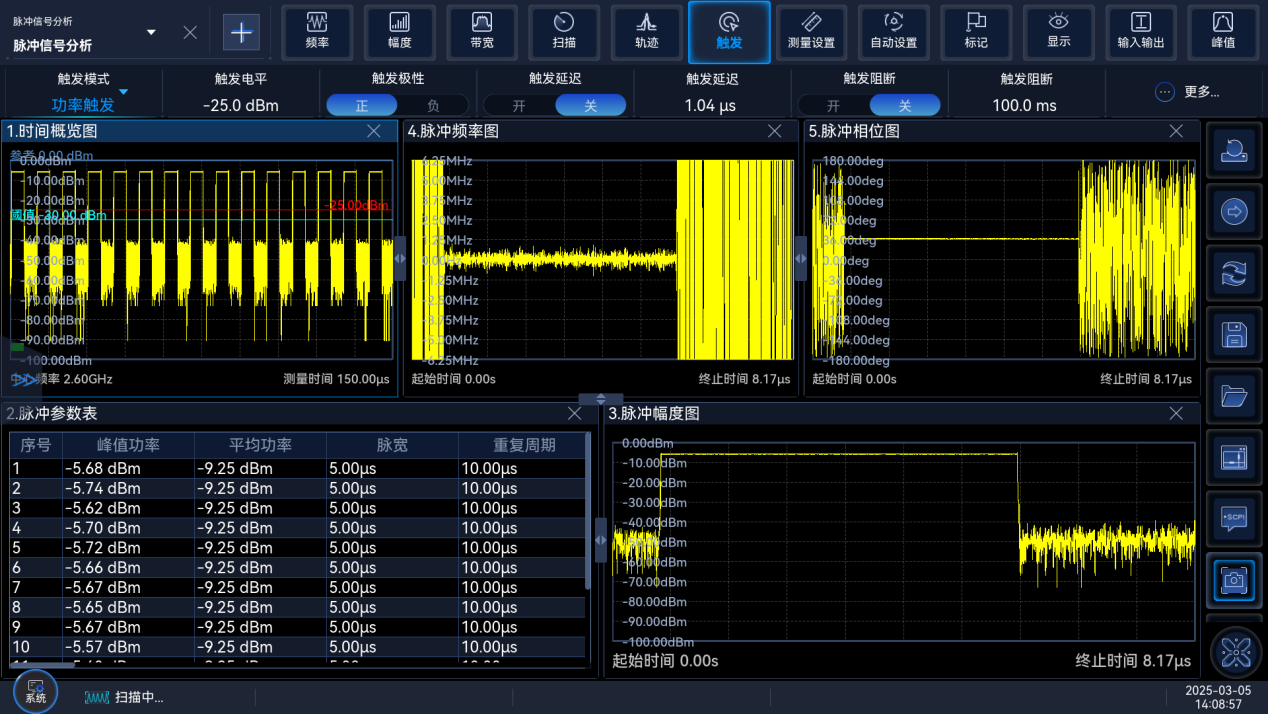

  • 全麵的脈衝信號分析功能

    脈衝信號分析功能選件，可對脈衝調製信號進行多層次的測量分析，並以頻譜、時間圖譜、參數表等多種顯示方式展現，輔助進行係統性能衡量和問題定位。

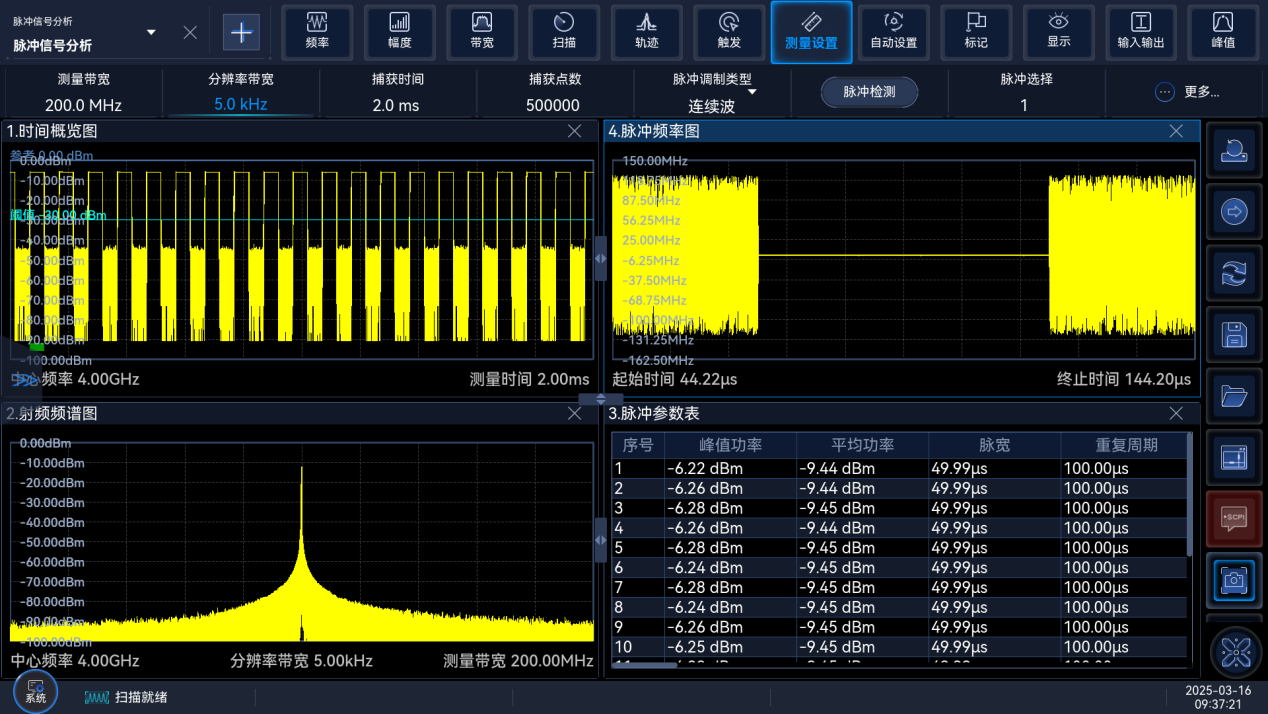

    豐富的脈衝參數測量

    支持脈衝信號頻譜、時域特性測試，可同時對脈寬、脈衝周期、脈衝上升和下降時間、脈衝內功率下降、峰值功率、最小功率、頂值、底值、脈衝幅度、預衝、過衝、頻率誤差峰值、頻率誤差有效值、頻率偏移等脈衝參數進行分析顯示。


    脈內特性分析

    可對選定的任意脈衝進行幅度、脈內頻率/相位特性、頻譜特性的細節分析。


    脈間特性分析

    具備脈衝參數趨勢分析和統計分析功能，可對脈間特征參數的變化趨勢和分布特性進行分析。

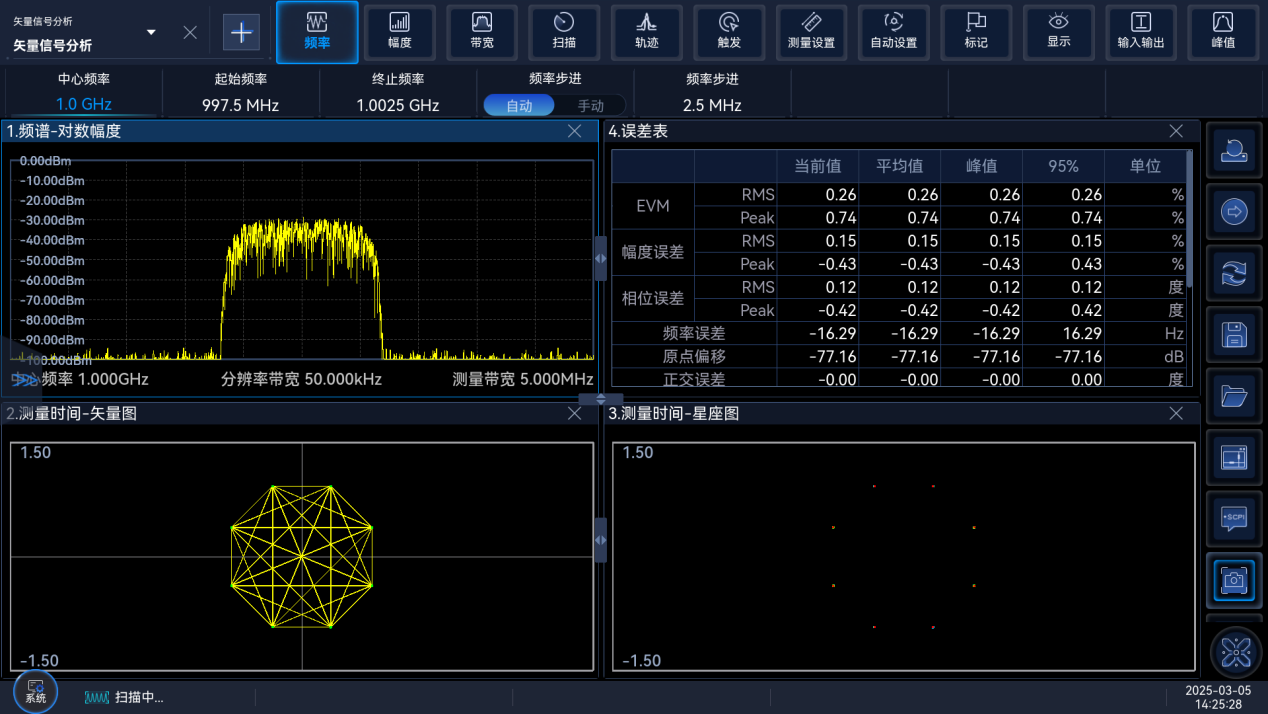

  • 精確的矢量調製信號分析功能

    矢量信號分析功能，可對通用單載波、單調製數字調製信號進行解調，得到原始調製碼元序列和調製質量分析結果。可對數字調製信號進行時域、頻域和調製域的聯合分析，對信號質量進行精確測試，並輔助診斷增益不平衡、正交誤差、濾波錯誤和壓縮等信號問題。


    豐富的調製信號類型解調

    對PSK、FSK、QAM、ASK、APSK等多種通用單載波、單調製數字調製信號進行解調分析。最高可支持4096QAM的高階調製信號的解調分析。


    全麵的分析圖譜形式

    同時顯示解調前、解調後、參考信號、符號和各種誤差結果，支持頻譜圖、星座圖、矢量圖、相位軌跡圖、眼圖、誤差/符號表等多種顯示窗口，結果和表現形式豐富。


    支持誤碼率測試

    在矢量信號分析選件的基礎上，選配S12B選件，可支持基於文件導入已知數據的誤比特率測試；支持基於用戶錄製已知數據的誤比特率測試；支持基於PRBS的誤比特率測試；提供誤比特率結果輸出。


    支持多調製分析

    在矢量信號分析選件的基礎上，選配S12M選件，可支持符合DVB-S2/X標準的信號解調分析；提供星座圖、符號表等顯示窗口；提供EVM、原點偏移等調製質量分析結果。

  • 先進用戶界麵，全新交互體驗

    Ceyear 4071采用11.6英寸觸摸顯示屏，測試細節顯示更全麵、更直觀。參數設置菜單簡潔，一鍵直達參數設置。多測量模式並行運行與顯示，模式切換方便高效。

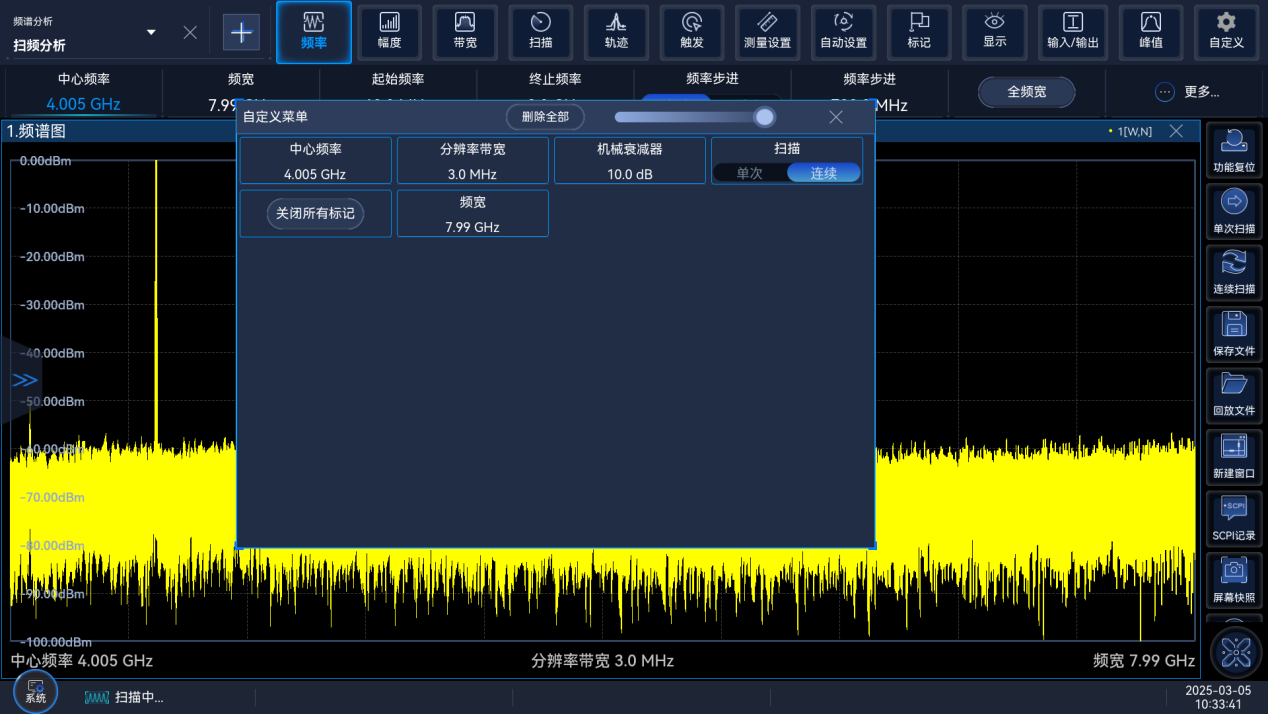

    支持用戶自定義菜單

    根據測試習慣，量身定製個性化用戶操控界麵，實現一個窗口內的多功能操作，避免菜單過深、反複查找的困擾。



    SCPI指令錄製

    具備SCPI指令記錄按鈕，可將手動操作過程錄製成SCPI指令，以文本格式導出，也可以保存成C++、Python、Matlab、C#等語言的文件，加速控製腳本編程速度。



    瀏覽器方式遠程訪問

    儀器內置 Web服務，用戶可在上位機電腦上通過瀏覽器訪問儀器，在遠程監視儀器的同時，還可以進行程控控製、界麵截圖、獲取數據以及文件傳輸等操作。
