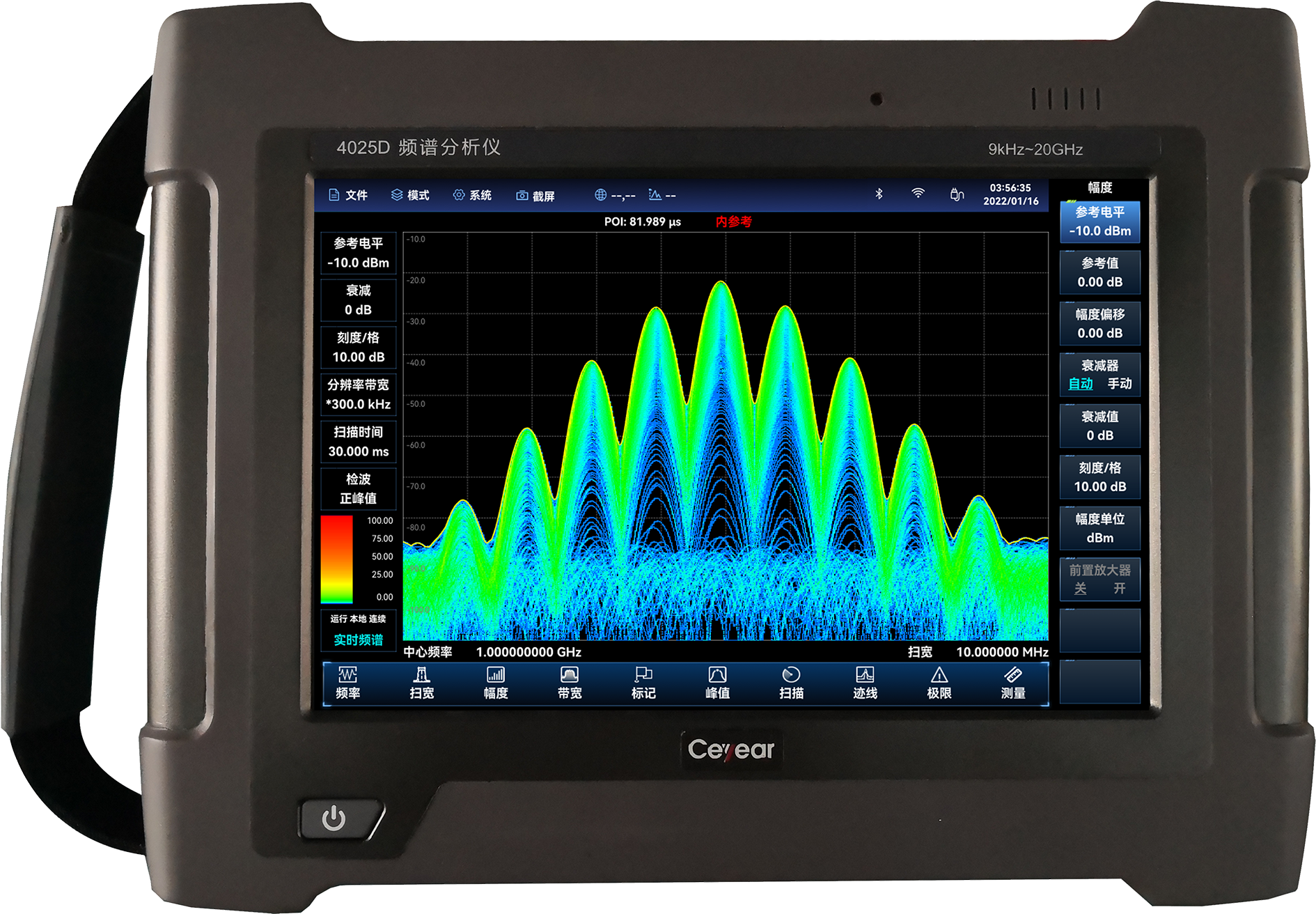

產品綜述

       Ceyear 4025頻譜分析儀係列化產品頻率測量範圍覆蓋9kHz~54GHz，主要用於外場無線通信設備的安裝調試、維護保障及幹擾排查等場合，具有體積小、重量輕、環境適應性強、供電靈活、操控方便等特點。

       4025係列頻譜分析儀具有40MHz或120MHz帶寬實時頻譜分析、幹擾分析、信道掃描、場強測量、USB連續波與峰值功率測量、模擬解調分析、IQ分析、定向分析等多種測量功能模式，以及通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、諧波失真、雜散發射模板、室內/室外地圖覆蓋等智能測量功能，支持LAN、USB、MicroSD卡、Wi-Fi無線通信等接口。整機采用10.1寸電容觸摸屏，支持標記拖動、頻率與幅度拖動縮放等功能，產品可應用於移動通信、衛星通信、微波通信設備的現場調試與安裝維護、幹擾源測向與地圖定位、瞬態時變信號測試等領域。



主要特點



       頻率覆蓋範圍：9kHz~54GHz，低頻可擴展至5kHz，標配全頻段前置放大器；

       射頻性能指標

              顯示平均噪聲電平： ≤-165dBm/Hz（2MHz~2GHz，前置放大器開，4025A/B/D典型值）

                                             ≤-163dBm/Hz（2MHz~2GHz，前置放大器開，4025E/G/K典型值）

              單邊帶相位噪聲：≤-113dBc/Hz@100kHz頻偏@1GHz載波（典型值）

                                         ≤-108dBc/Hz@100kHz頻偏@10GHz載波（典型值）

              三階交調失真：+16dBm@900MHz（典型值）

              總電平不確定度：±1.0dB（典型值）

       掃描速度快

              掃描時間<33ms（掃寬20GHz，分辨率帶寬3MHz）

              掃描時間＜4s（掃寬1GHz，分辨率帶寬1kHz，快速FFT掃描方式）

       多種測量功能模式：頻譜分析、幹擾分析（瀑布圖、RSSI）、信道掃描、場強測量、USB連續波功率測量、USB峰值功率測量、模擬解調分析（AM、FM、PM）、定向分析、40MHz/120MHz帶寬實時頻譜分析（支持數字餘輝頻譜和瀑布圖顯示）、2G/4G/5G解調分析、IQ分析、時間門掃描等；

       多種智能測量功能：通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、諧波失真、雜散發射模板、室內/室外地圖覆蓋等，支持GPS/北鬥定位及對機內晶振的頻率馴服校準功能，GPS鎖定校準後的頻率參考精度典型值可達到±10ppb；

       多樣的輔助測試接口及數字接口：10MHz 參考輸入輸出、GPS/北鬥天線、零掃寬中頻輸出、Wi-Fi無線通信接口、LAN、USB、MicroSD卡等；

       方便快捷的用戶操作體驗：10.1寸液晶及電容觸摸屏，具有6個獨立標記，支持標記拖動、頻率/幅度參數拖動與縮放功能，支持信號跟蹤與峰值跟蹤，支持峰值列表功能，具有3條顯示跡線、6種檢波方式（標準、正峰值、負峰值、取樣、均值、均方根）；

       良好的外場使用性：環境適應性強，工作溫度-20℃~55℃，貯存溫度-50℃~70℃；重量輕，整機含電池重量約3.5kg~3.8kg（因型號而異）；支持默認、戶外和夜視三種顯示模式；內置大容量鋰離子電池，典型續航時間3~4小時；

       可配置多種外場測試附件選件，如USB連續波功率探頭、USB峰值功率探頭、全向天線、定向天線、電子羅盤、EMI近場探頭、車載充電器、電池座充等。

功能特點

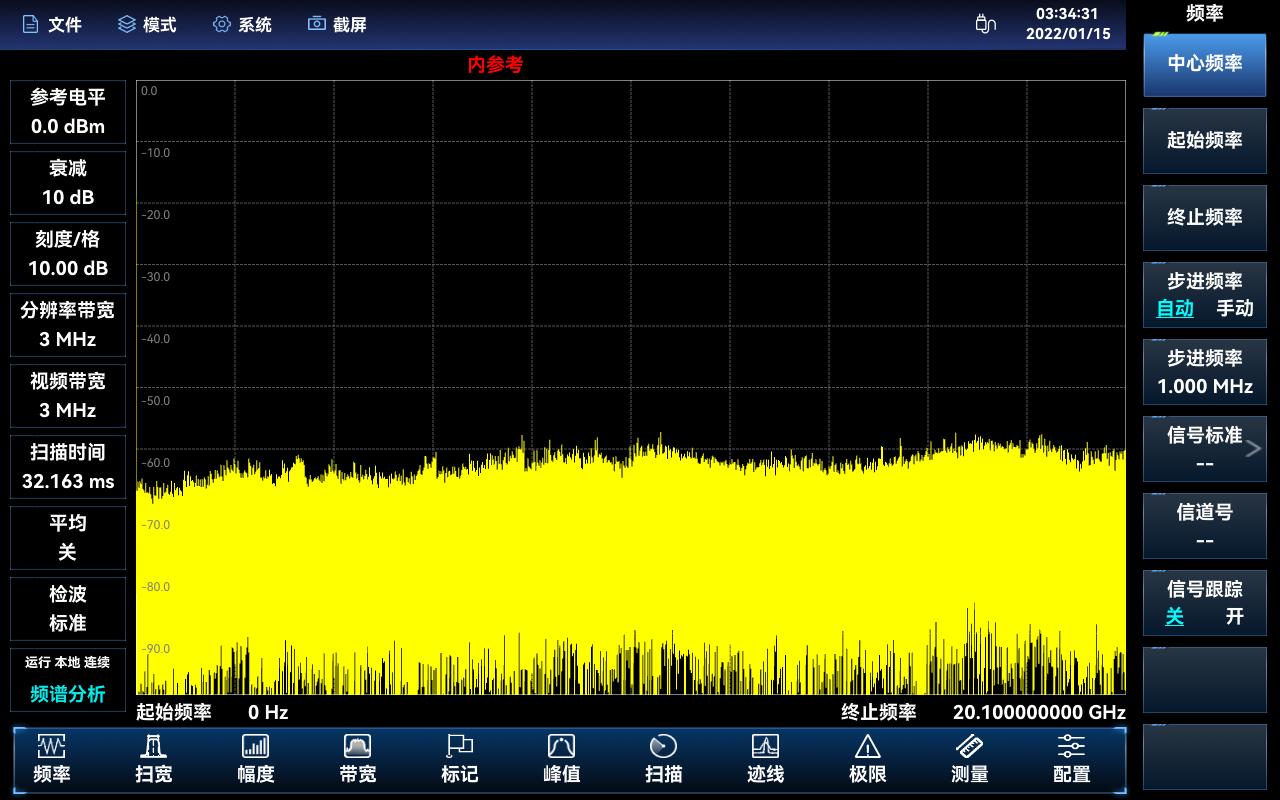

  • 豐富的測量功能模式及選件-頻譜分析

    4025係列頻譜分析儀標配通道功率、占用帶寬、鄰道功率、頻譜發射模板、載噪比、音頻解調、諧波失真、頻譜發射模板、多載波鄰道功率、三階交調等測試功能，具有測試靈敏度高、掃描速度快、動態範圍大、相位噪聲指標好等特點。4025係列頻譜分析儀內置多種預定義的信號標準可直接調用，支持噪聲標記和頻率計數器功能，可同時顯示3條跡線，並且具有標準、正峰值、負峰值、取樣、均值和均方根等不同的檢波方式，支持信號跟蹤和峰值跟蹤功能，具有峰值列表功能。

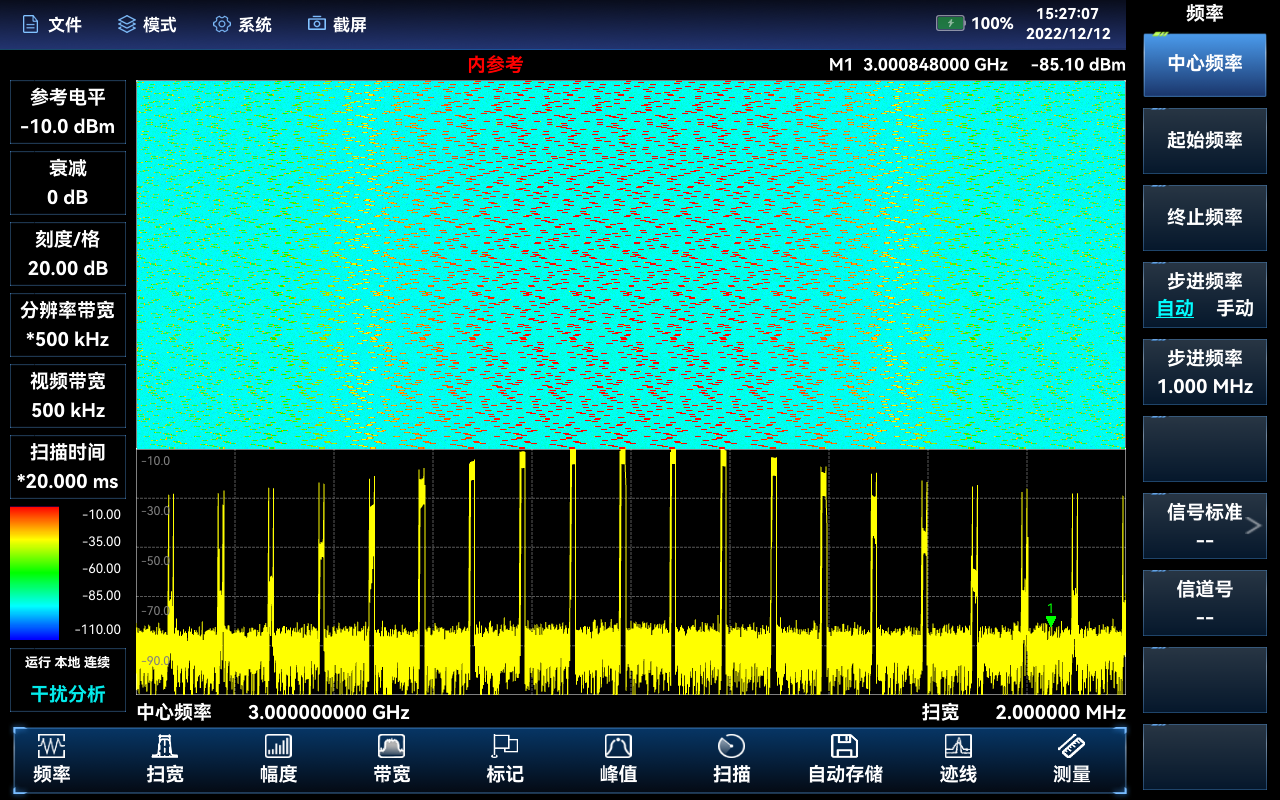

  • 豐富的測量功能模式及選件-幹擾分析（選件）

    幹擾分析選件具有頻譜測量、瀑布圖和RSSI測量功能，其中瀑布圖使用頻率-幅度-時間三維的顯示方式，可以方便的觀測周期性或者間斷的信號，在瀑布圖中顯示顏色的不同反應信號幅度的強弱，RSSI（接收信號強度指示）主要用於測量一個點頻信號在一個時間段內的強度變化情況，瀑布圖和RSSI測量均支持信號的自動存儲功能。

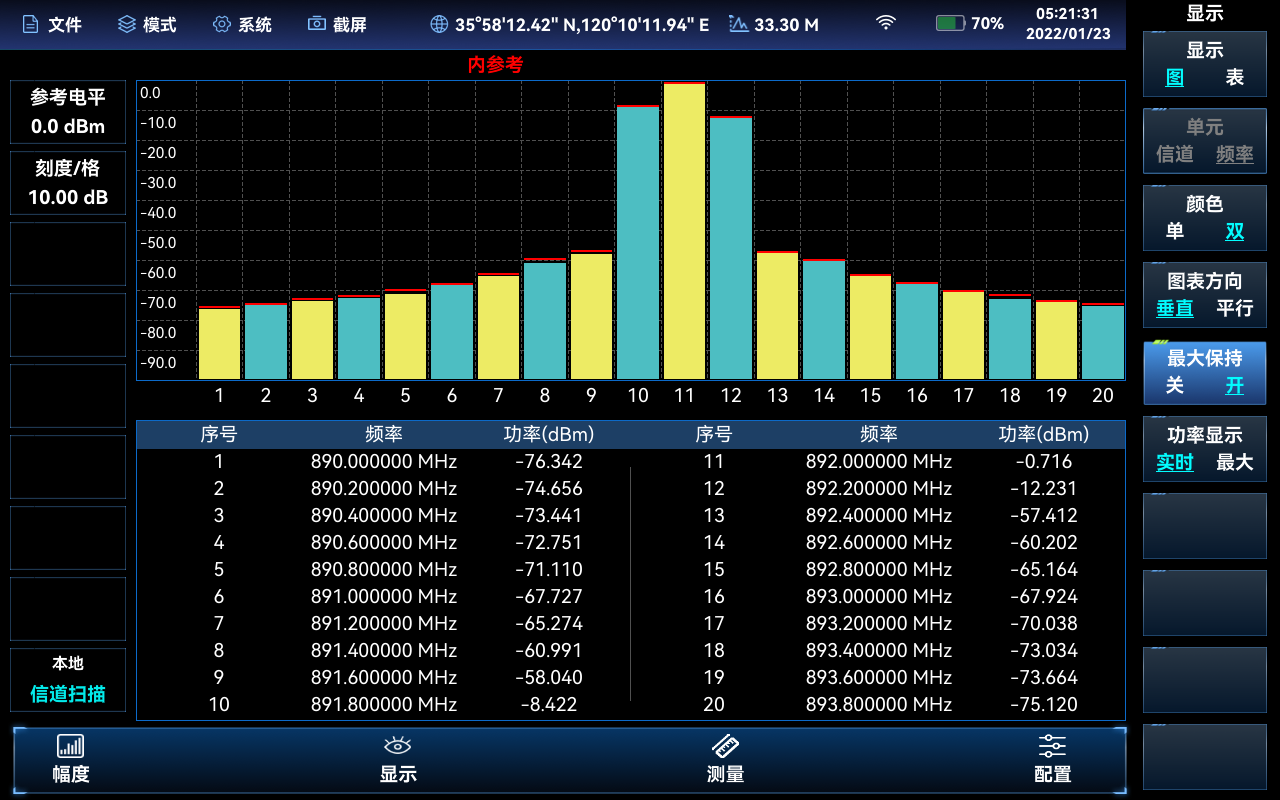

  • 豐富的測量功能模式及選件-信道掃描（選件）

    信道掃描測量模式提供對多個信道的信號功率的測量。信號功率以條形圖的形式或是列表的形式來顯示，最多可測量20個信道的信號功率。依據設置信道的方式分為三種測量方式：信道掃描、頻率掃描、列表掃描，三種測量方式均可設置信道的帶寬和信道的數量。

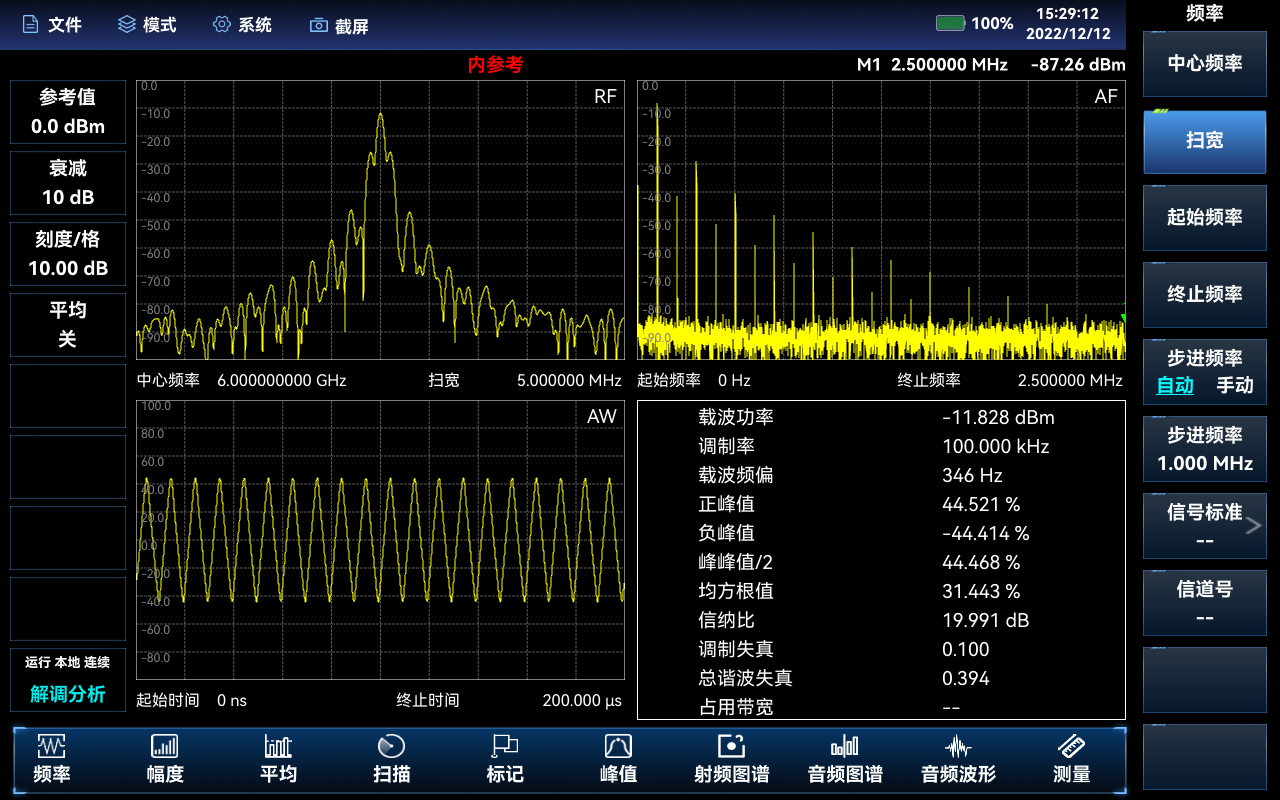

  • 豐富的測量功能模式及選件-模擬解調分析（選件）

    解調分析測量模式提供對AM、FM、PM調製信號圖譜的顯示和相關參數的分析。主要的圖譜和相關參數的測量如下所示：

    射頻圖譜：類似於頻譜分析模式，顯示調製信號的頻譜圖，可進行占用帶寬的測量。

    音頻圖譜：顯示解調後的音頻信號的頻譜圖。

    音頻波形：顯示解調後的音頻信號在時域的波形。

    參數分析：可對調製信號的載波功率、調製率、載波頻偏、調製深度（AM）、調製頻偏（FM）、調製相偏（PM）、信納比、調製失真、總諧波失真等參數進行測量分析。

  • 豐富的測量功能模式及選件-USB功率測量（選件）

    USB功率測量功能通過外接電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐87230/87231/87232/87233係列外置USB功率探頭，可以測量最高到40GHz的連續波信號功率。

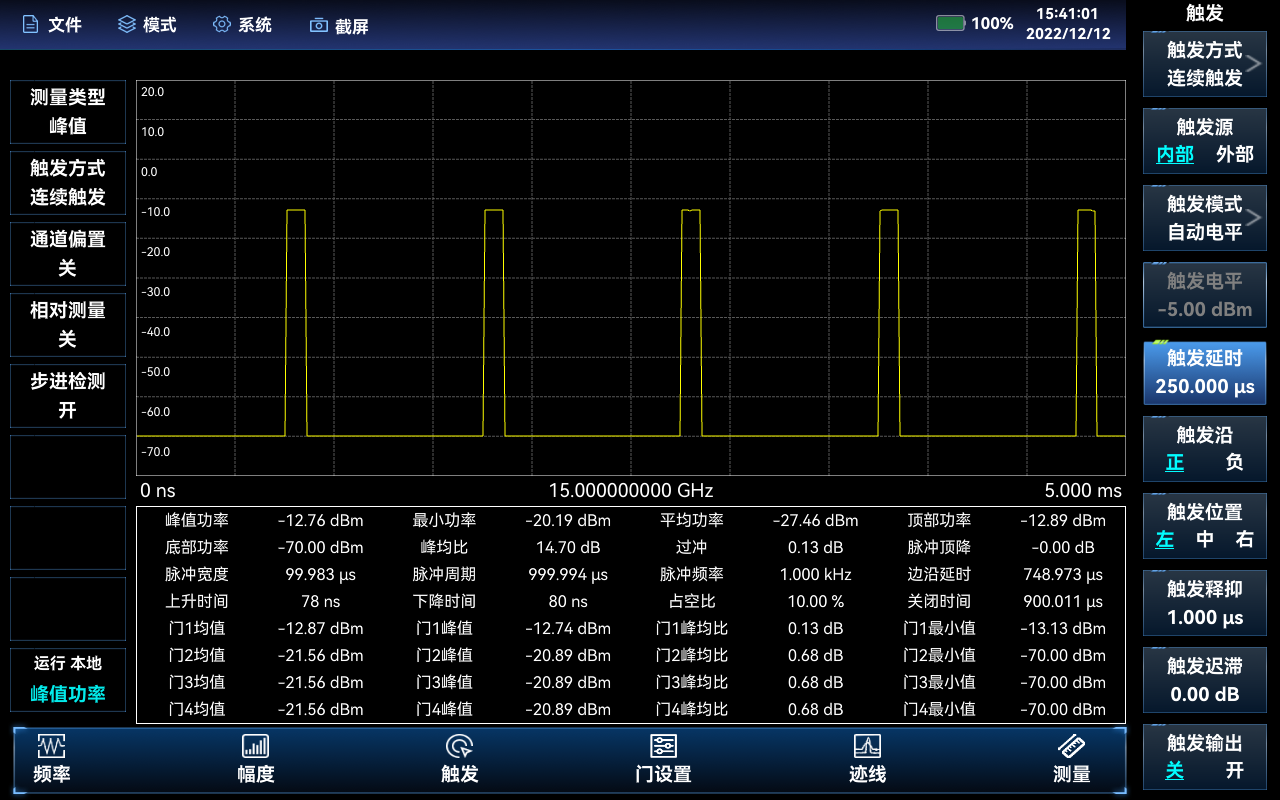

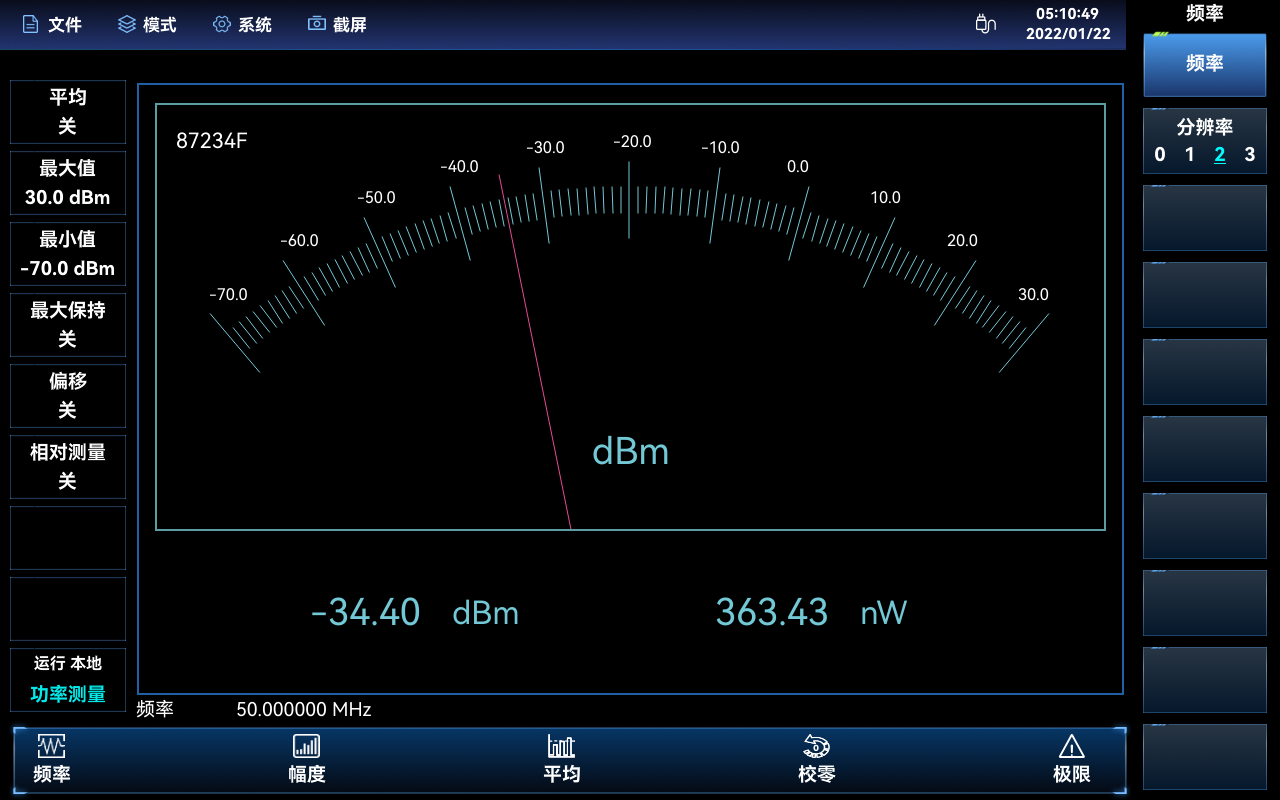

  • 豐富的測量功能模式及選件-USB峰值功率測量(選件)

    通過USB接口外接電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐的87234D/E/F/L USB峰值功率探頭，可以測試高達67GHz的射頻/微波信號，實現大動態範圍的的脈衝功率測量。

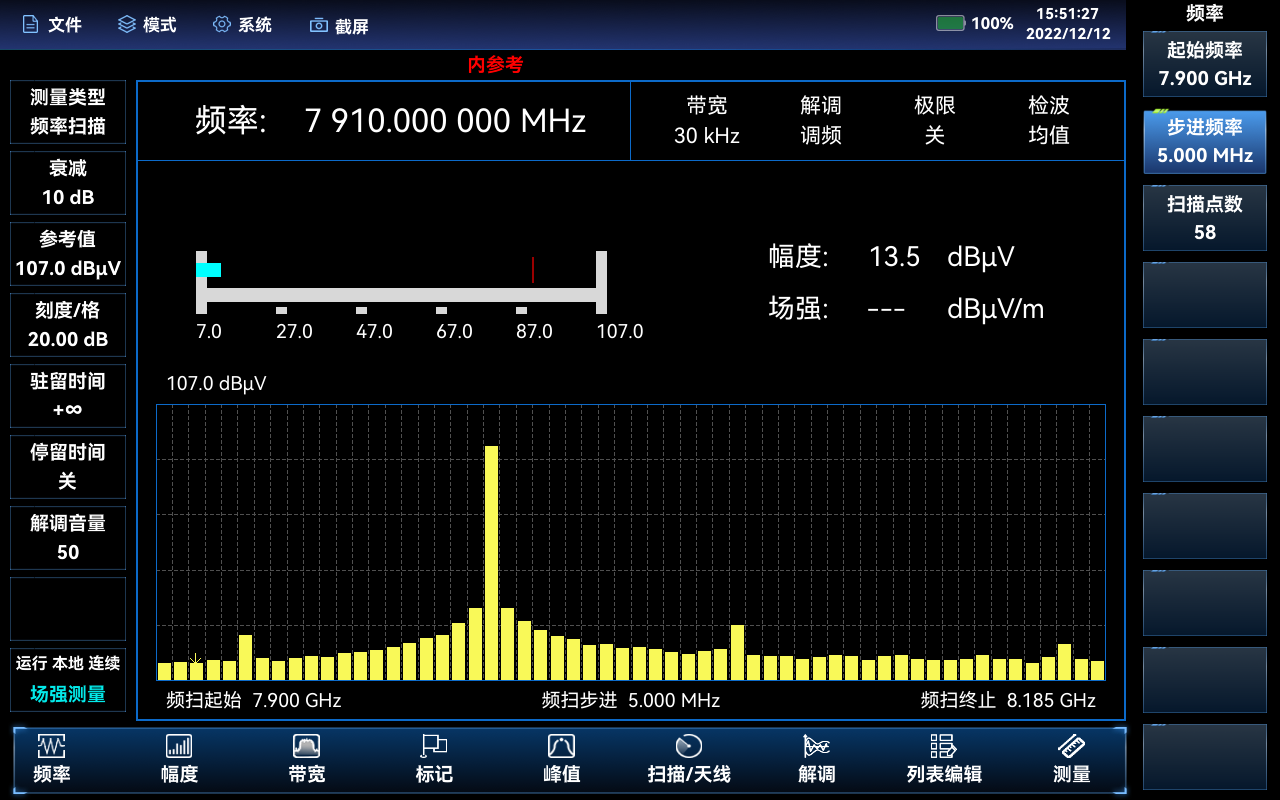

  • 豐富的測量功能模式及選件-場強測量(選件)

    4025係列頻譜分析儀配合便攜式天線可進行場強測量，用於空間電磁環境監測和無線電管理。支持用戶直接調用天線文件或自定義天線因子。場強測量可以分為點頻測量，頻率掃描測量以及列表掃描測量三種模式。其中點頻測量通過設置點頻頻率來觀察當前點的頻偏以及幅度值和場強值；頻率掃描測量通過設置起始頻率、步進頻率以及掃描點數來觀察一段頻率範圍內的幅度值和場強值變化情況；列表掃描測量通過調用預先編輯或保存的列表來觀察列表頻率點的幅度值和場強值。

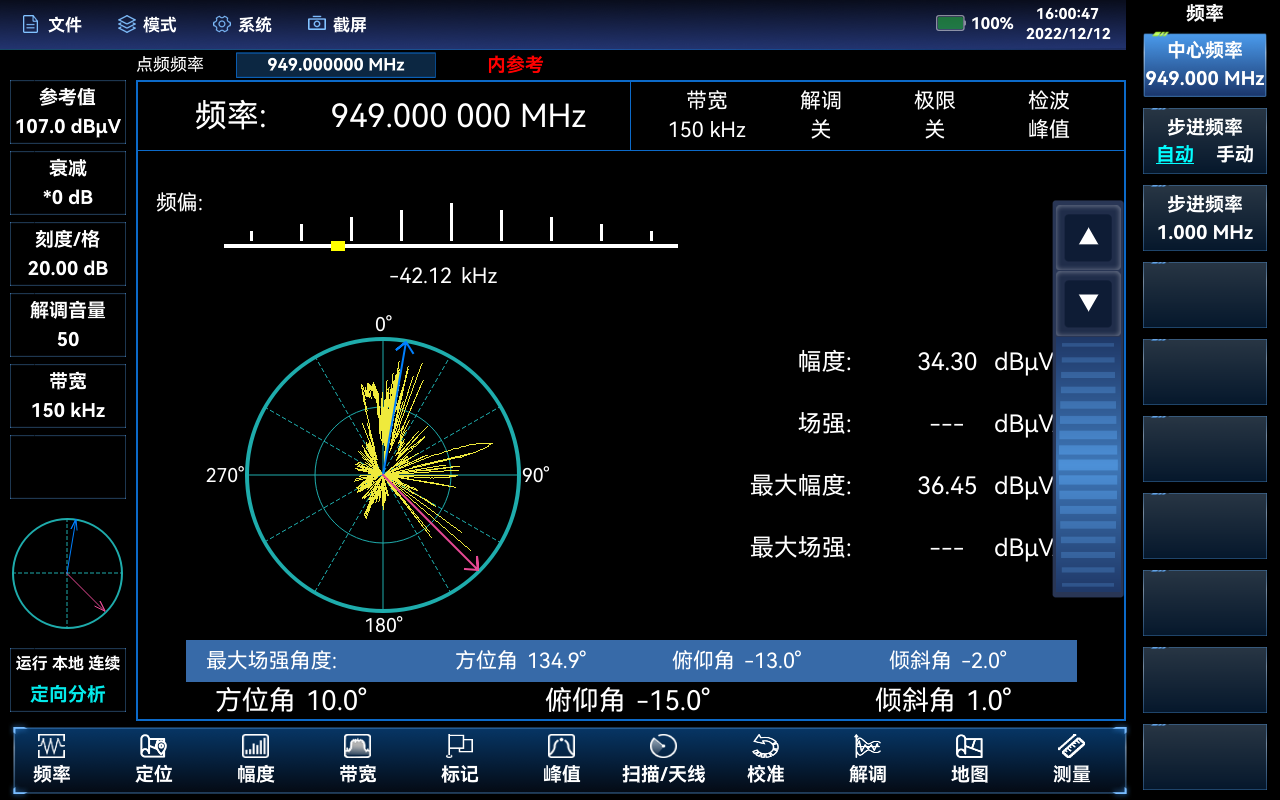

  • 豐富的測量功能模式及選件-定向分析（選件）

    定向分析選件需配備定向天線、電子羅盤和GPS/北鬥等選件，實現幹擾信號的直接查找、水平掃描測向和地圖交叉定位功能。當選配ZE9080係列天線及手持柄時，由於其內置電子羅盤，可不必單獨配置。

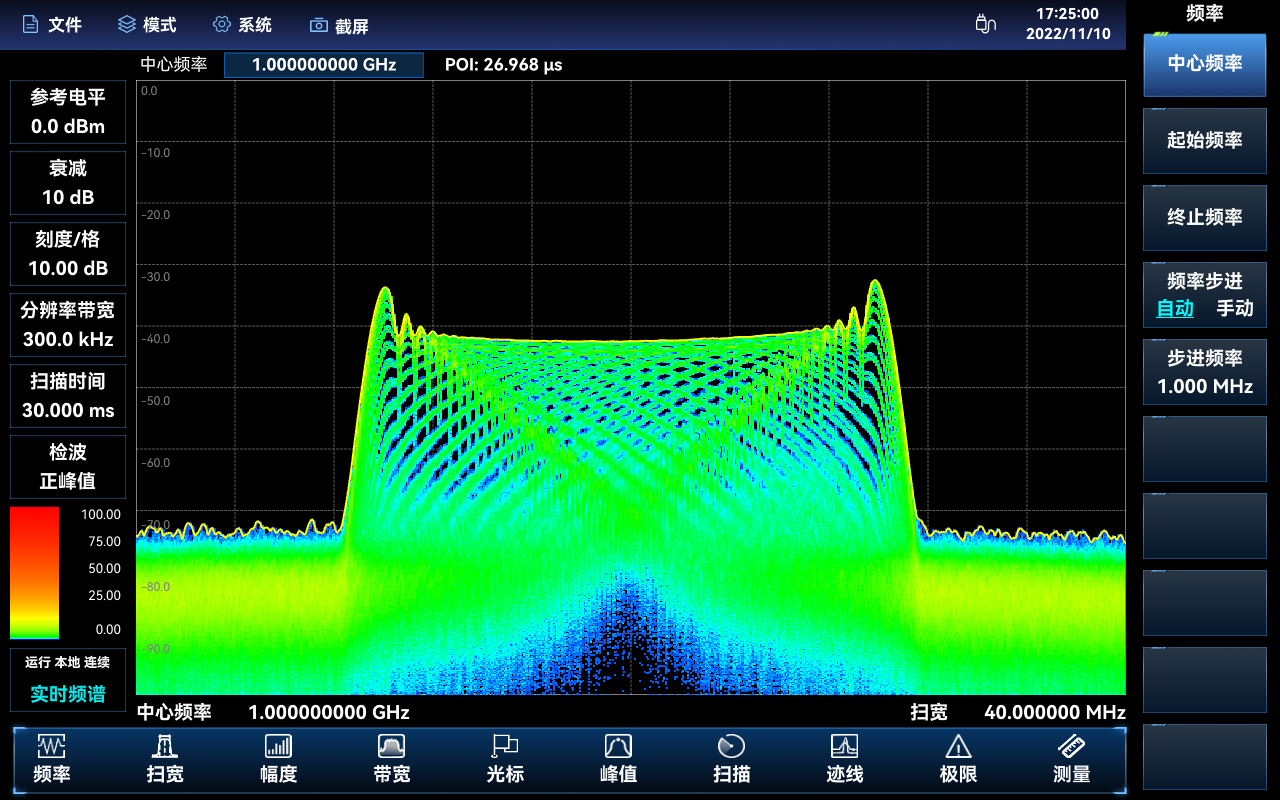

  • 豐富的測量功能模式及選件-40MHz帶寬實時頻譜分析（選件）

    實時頻譜分析功能主要用於對瞬態時變信號、突發信號的捕獲和分析，實時分析帶寬支持40MHz或120MHz，可實現瞬態信號數字餘輝和瀑布圖測量功能。

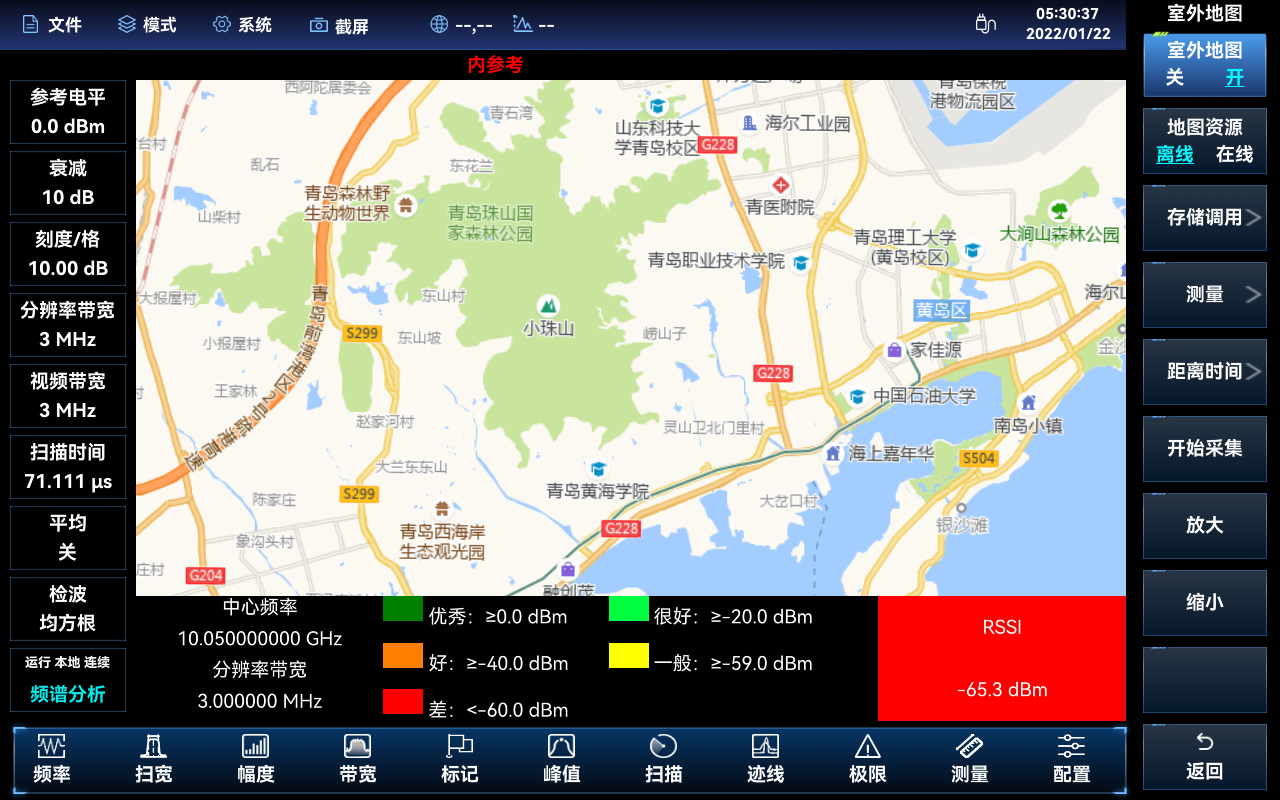

  • 豐富的測量功能模式及選件-室外地圖（選件）

    室外地圖選件是在頻譜分析模式下的一項測量功能，可做幹擾信號的RSSI測試和鄰道功率比測試，並可依據時間或距離實時將測試結果標注在地圖上。地圖上標注的測試結果可保存到儀器，供後續調用查看。

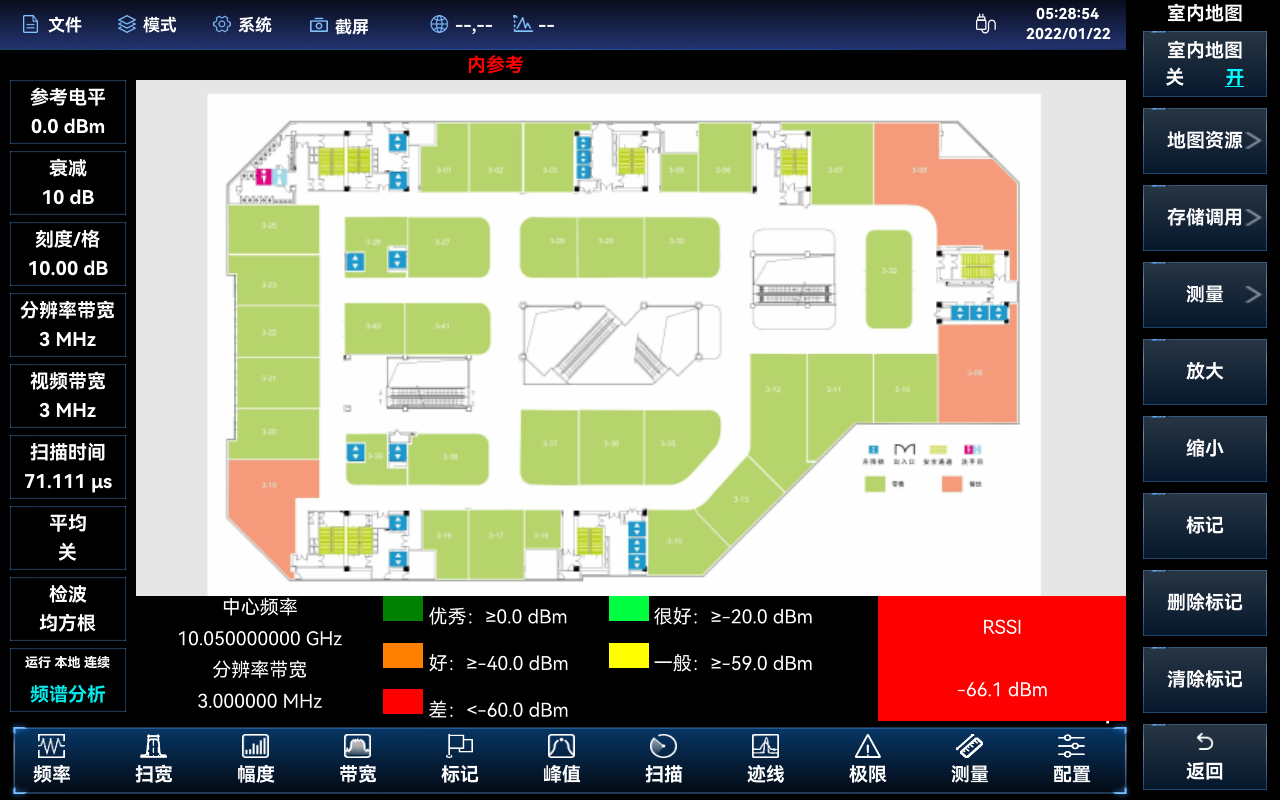

  • 豐富的測量功能模式及選件-室內地圖（選件）

    室內地圖選件可做RSSI測試和鄰道功率比測試，由於室內無法收到GPS信號，因此用戶需手動移動位置並將測試結果標注在地圖上。地圖上標注的測試結果可保存到儀器，方便以後調用查看。用戶可以通過專用軟件（隨選件贈送）將圖片格式的平麵圖轉為瓦片圖存儲至儀器。

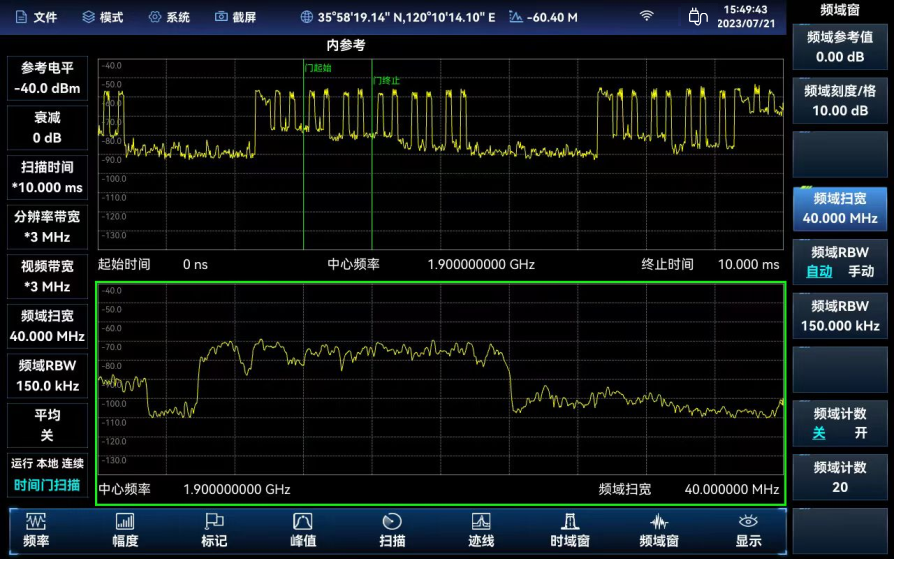

  • 豐富的測量功能模式及選件-時間門功能（選件）：

    時間門掃描功能用於對時分信號進行幹擾排查，時間門掃描功能分為時域窗口和頻域窗口，時域窗口中可以通過設置【門延遲】和【門寬度】選取特定時間段的信號，選取信號的頻域結果會在頻域窗口中顯示，時間門掃描模式是零掃寬狀態，搭配各種參數設置可從時域上區分TDD信號中的上行幀和下行幀，通過設置【門延遲】和【門寬度】可以將上行信號選取出來，從而達到“過濾”下行信號的效果（下行信號會對幹擾信號查找帶來影響）。

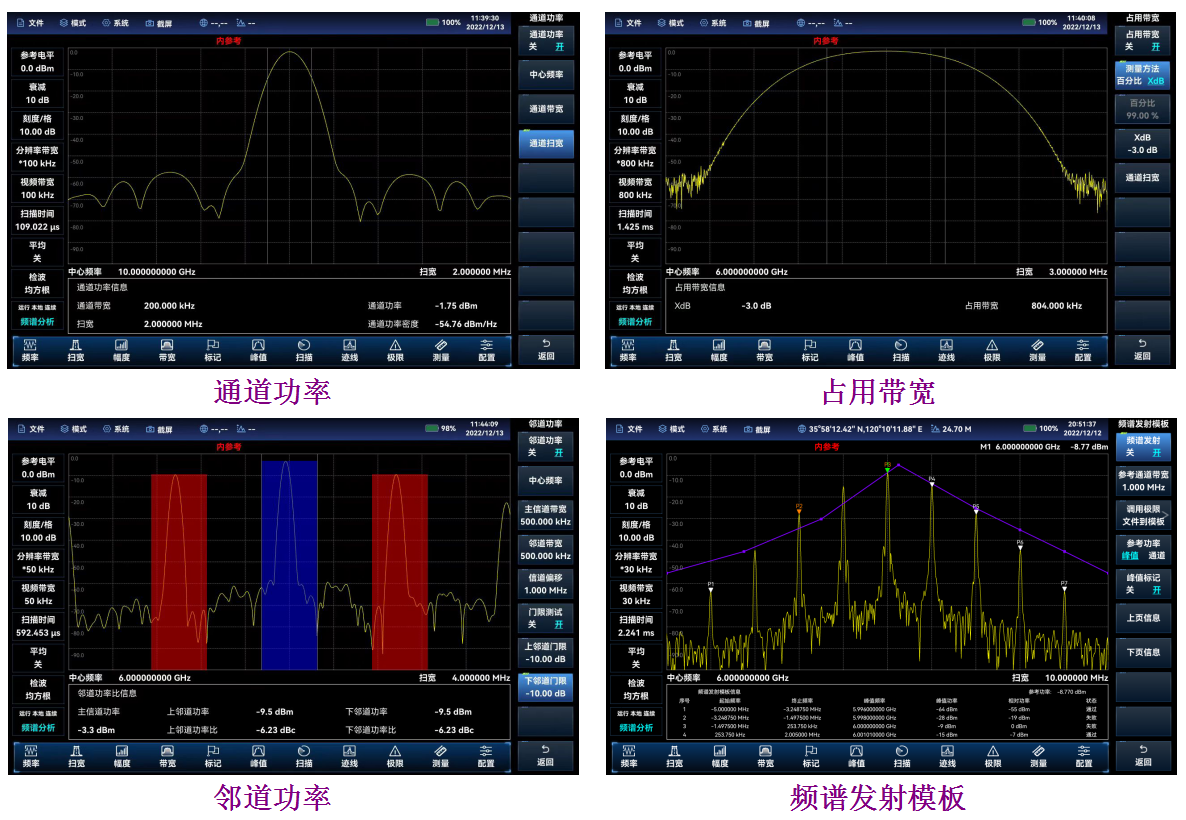

  • 全麵的智能測量功能

    通道功率

    占用帶寬

    鄰道功率

    頻譜發射模板

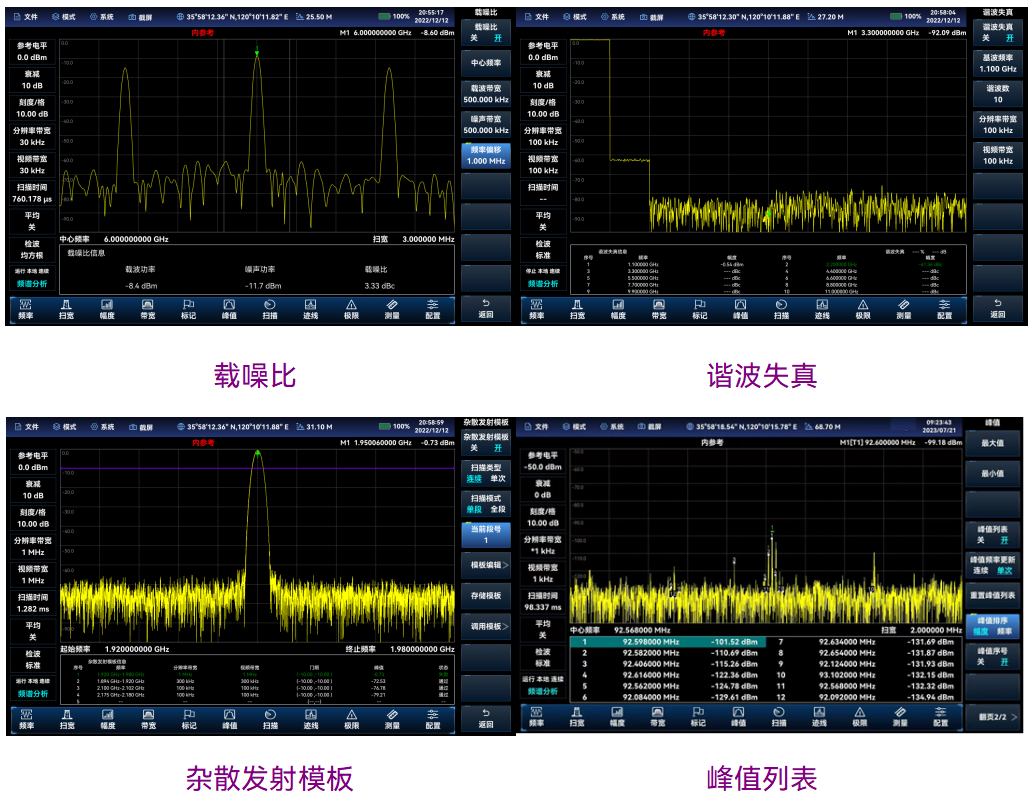

  • 全麵的智能測量功能

    載噪比

    諧波失真

    雜散發射模板

    峰值列表

可拖動左右查看列表全部
