4082係列信號/頻譜分析儀
- 技術文檔

  技術文章
  案例研究
  厚樣
  用戶手冊
  選購指南
  編程手冊
  視頻
  數據手冊
- 加入對比
- 配置選件
- 獲取報價
- 頻率範圍
  2Hz~110GHz
- 分析帶寬
  4GHz
- 實時帶寬
  1.2GHz
- 相位噪聲（1GHz@10kHz頻偏）
  ≤-135dBc/Hz（典型值）
- 顯示平均噪聲電平（1GHz，前放開）
  ≤-164dBm/Hz（典型值）

產品綜述

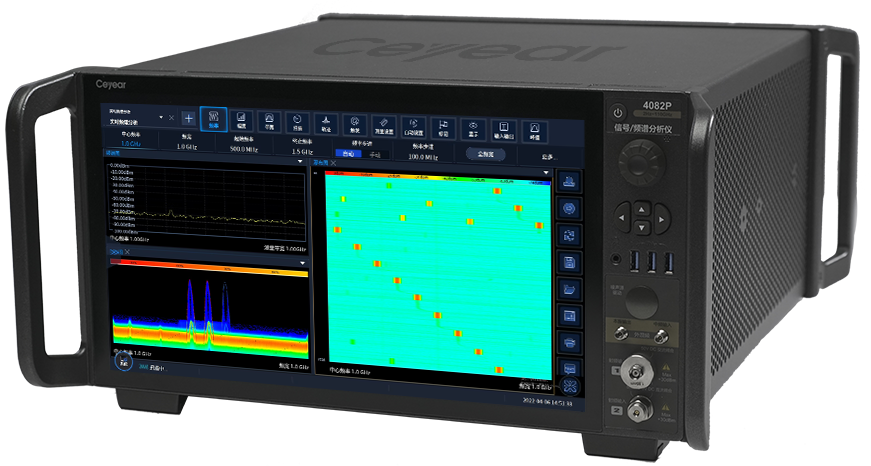

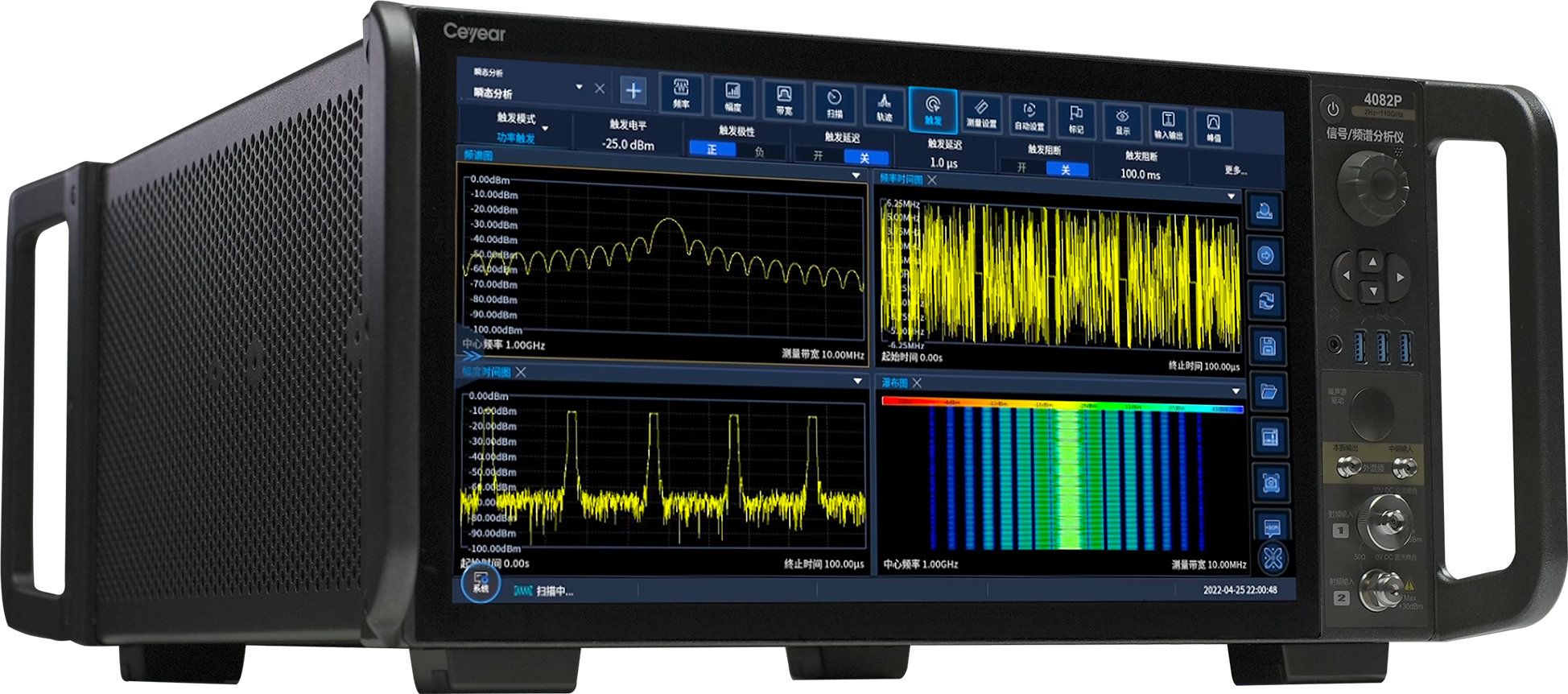

Ceyear 4082係列信號/頻譜分析儀是電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐全新旗艦級產品。

它在顯示平均噪聲電平、相位噪聲、互調抑製、動態範圍、幅度精度和測試速度等方麵具備極佳的射頻性能。具備強大的頻譜分析、符合標準的功率測量套件、I/Q分析、瞬態分析、脈衝信號分析、實時頻譜分析、模擬調製分析、矢量信號分析等多種測量功能。

良好的擴展能力，可通過多種數字和模擬輸出接口構建測試係統或進行二次開發。高達4GHz的分析帶寬，配合相應的軟件分析選件，滿足您在移動通信、衛星通信、物聯網、半導體等領域信號及設備測試時的嚴苛需求。

功能特點

卓越的射頻與接收性能

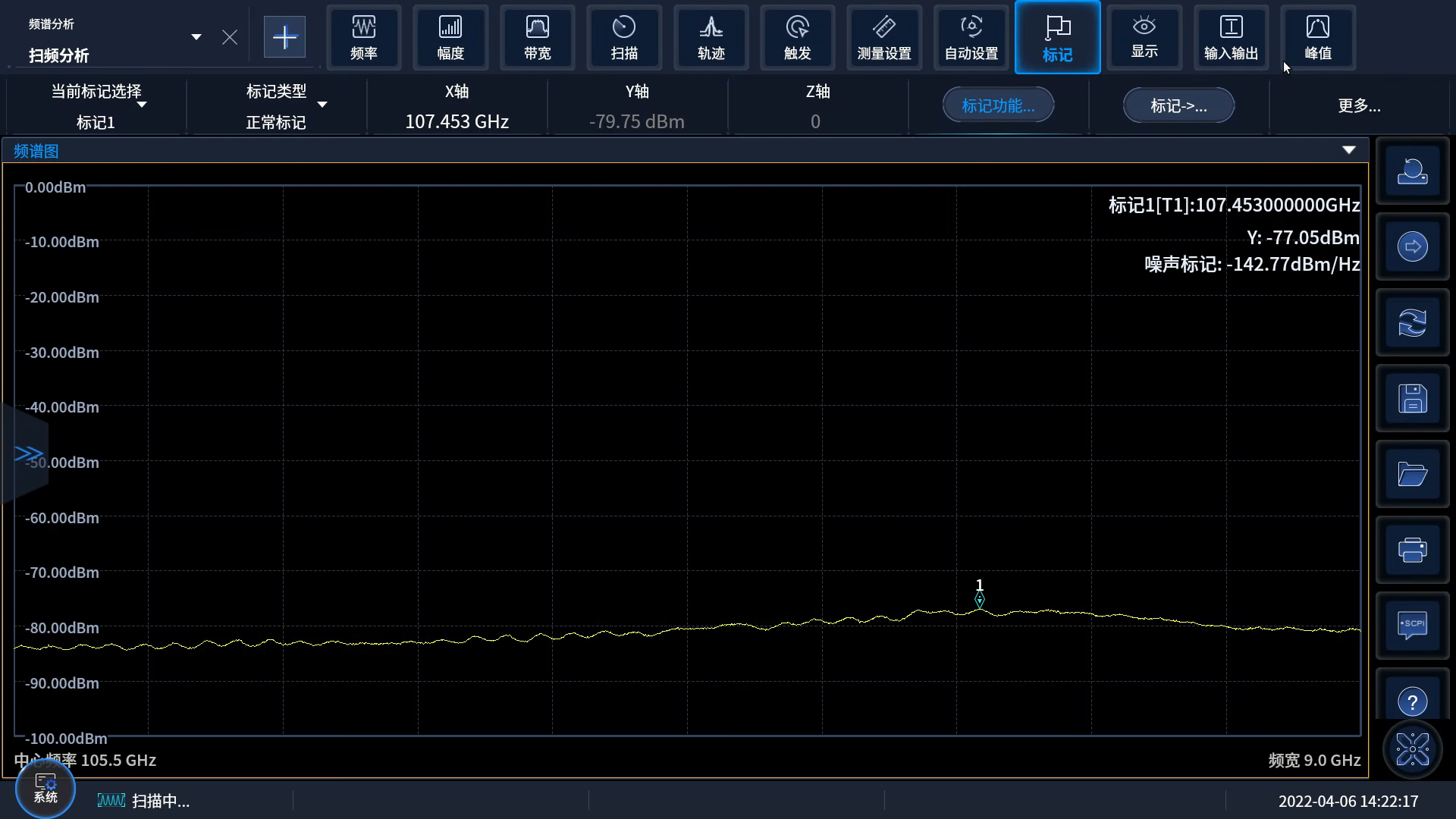

Ceyear 4082係列信號/頻譜分析儀在顯示平均噪聲電平、相位噪聲、互調抑製、動態範圍、幅度精度和測試速度等方麵具備極佳的射頻性能。4082頻率測量範圍覆蓋2Hz～110GHz，110GHz全頻段配置預選器，可對鏡像和幹擾有效抑製。4082具有極低的顯示平均噪聲電平，1GHz處顯示平均噪聲電平為-154dBm/Hz，配置前置放大器後可達-164dBm/Hz，打開噪聲抵消功能可達-172 dBm/Hz。（以上均為典型值）110GHz處顯示平均噪聲電平可達-140dBm/Hz。4082還具有極佳的相位噪聲性能，在1GHz載波，1kHz頻偏，相位噪聲優於-125dBc/Hz@1kHz，-135dBc/Hz@10kHz（典型值），可滿足用戶在通信信號測量中的極限要求。
高達4GHz分析帶寬

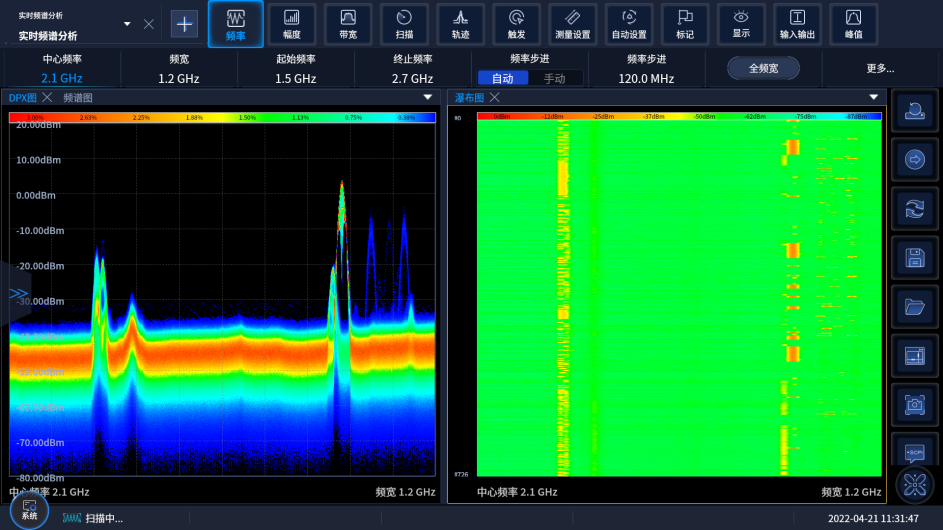

Ceyear 4082係列信號/頻譜分析儀提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz/4GHz共8種帶寬配置選擇，滿足寬帶5G NR、WLAN等不同測試應用場景使用需求；提供1.2GHz帶寬的實時頻譜分析，100%截獲概率（POI）信號最短持續時間優於0.53μs，可用於脈衝信號、毛刺信號、間歇性信號等各種瞬態突發信號的捕獲測量。
全麵的頻譜分析能力

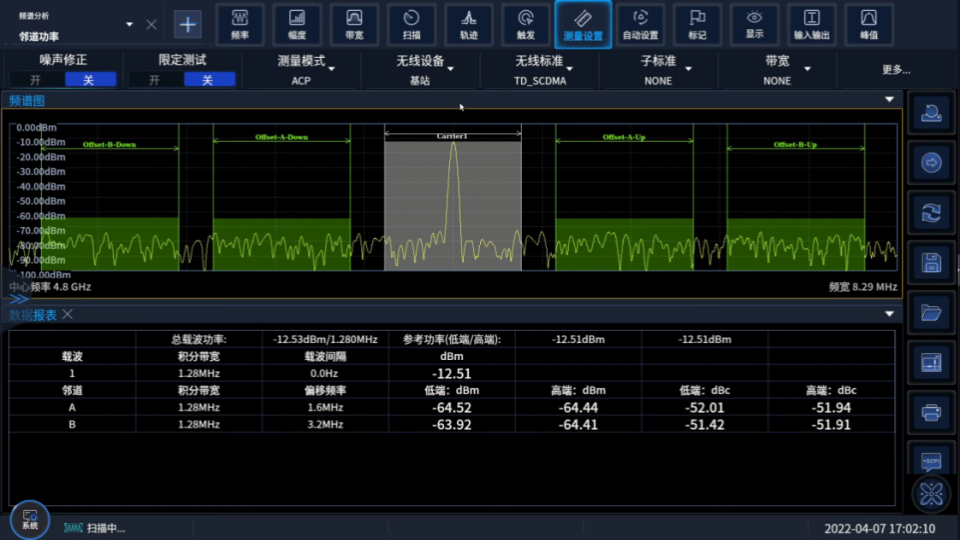

Ceyear 4082係列信號/頻譜分析儀支持掃頻和FFT兩種掃描類型，掃描點數在101～120001之間任意可選，最長掃描時間16000s，零頻寬最短掃描時間1us；支持6條軌跡配置、6種檢波方式、3種平均類型，具有噪聲標記、帶寬功率、功率譜密度等豐富的標記測量功能，並支持軌跡統計、軌跡自動保存和調用等；支持曆史軌跡的瀑布圖顯示，可保存10000幀的瀑布圖軌跡，清晰展現信號頻譜變化規律；具備占用帶寬、鄰/信道功率、功率統計、突發功率、諧波失真、三階交調、雜散發射、頻譜發射模板等一鍵功能，可提供更全麵、細致的分析結果。
豐富的無線通信信號分析功能

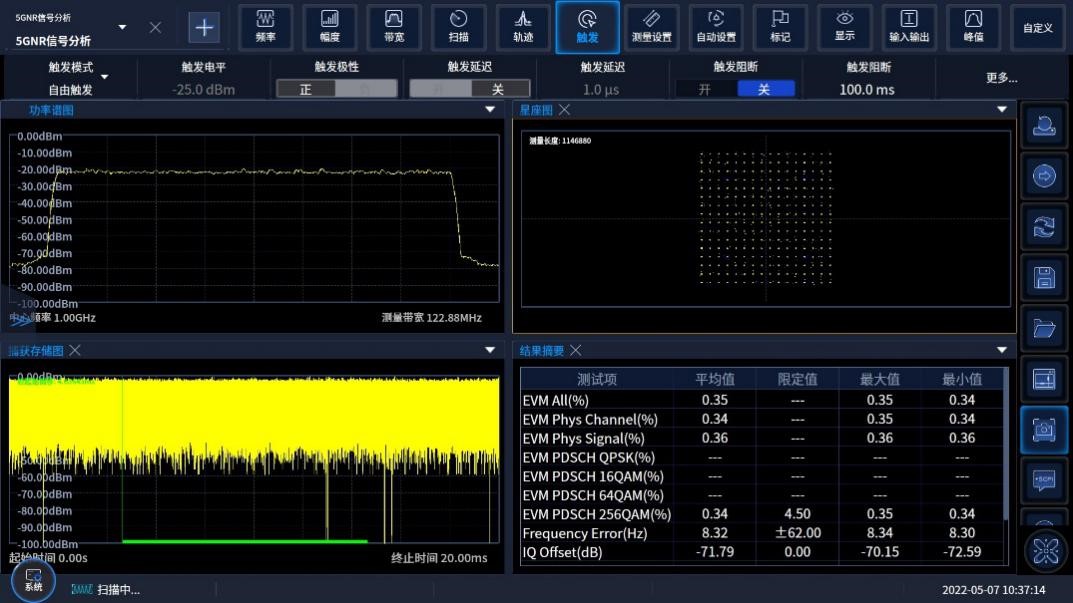

Ceyear 4082係列信號/頻譜分析儀5G NR測量功能可對3GPP Rel 15和Rel 16版本的5G NR上行和下行信號進行帶內解調分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調製格式，支持Test Model和自定義參數設置，支持提供不同信道和信號的誤差矢量幅度（EVM）、頻率誤差和功率等測量結果，具備星座圖、誤差總結表、資源分配等多種顯示圖譜；在帶外測量方麵，4082能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比（ACLR）、頻譜發射模板（SEM）等測量。搭配Ceyear專用的協議分析軟件，可對LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信號進行帶內調製分析，提供EVM、星座圖、頻率誤差等多種測量結果。
強大的射頻測試功能

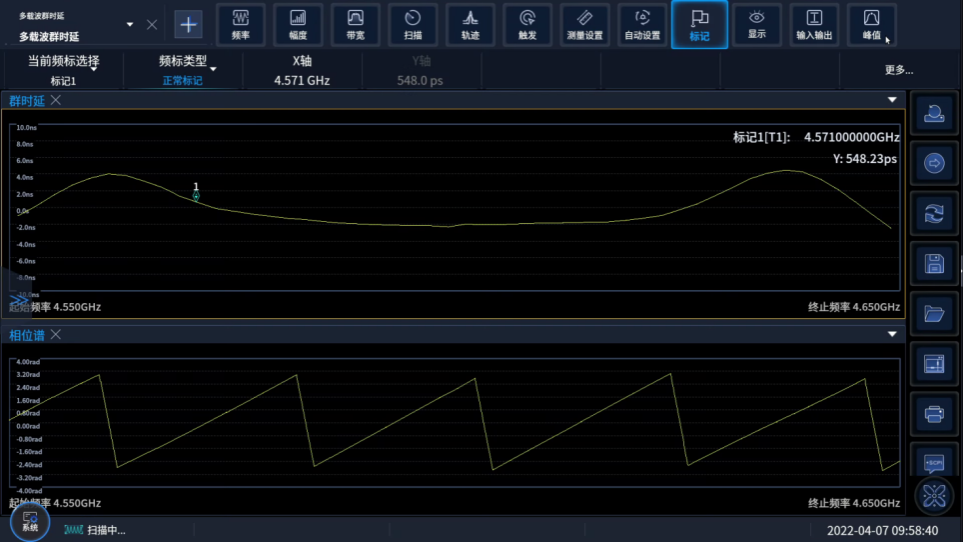

Ceyear 4082 係列信號/頻譜分析儀具備高性能的射頻測試功能，能夠快速測量變頻器、轉發器等組件的絕對群時延和相對群時延，測量被測設備的頻率響應，並顯示幅度、相位、群時延與頻率的關係；可以方便直觀地進行寬帶係統噪聲功率比的測量，從而幫助衡量當多個信道被占用時，閑置信道受影響的程度，可用於有效載荷、係統、組件等研發、生產過程的測試。
超大觸摸屏，操控更便捷

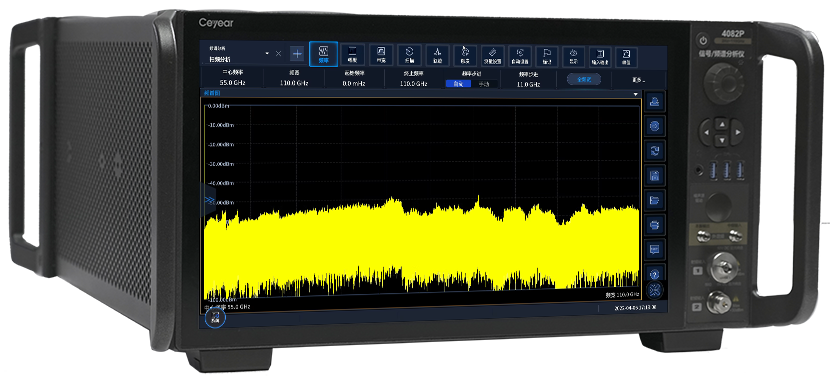

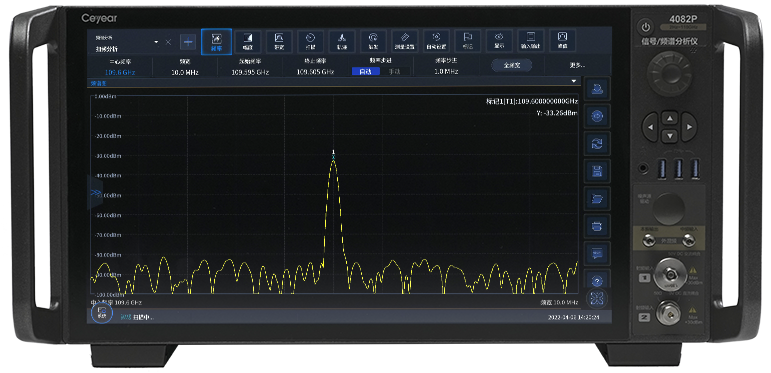

Ceyear 4082係列信號/頻譜分析儀硬件配置全麵提升，采用高性能處理器和超大觸摸屏，儀器操作更便捷。4082采用i7處理器，16G內存，運行更流暢，保證長時間測試的高效運行；4082配置15.6英寸超大觸摸屏，多種測量結果一覽無餘，支持多點觸控，操作簡潔高效。支持界麵區域布局動態調整和自定義菜單。多測量模式並行運行與顯示，模式切換方便靈活。
多種前瞻性接口配置

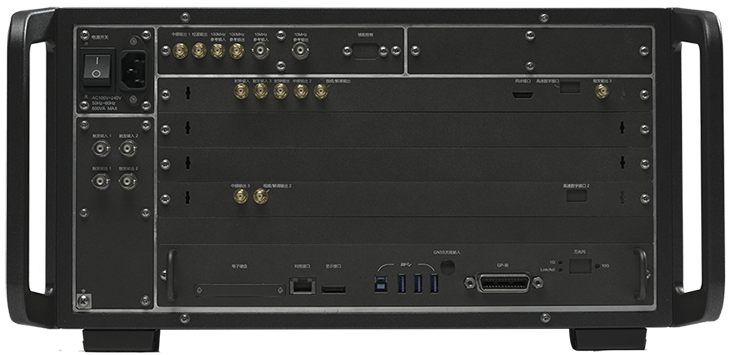

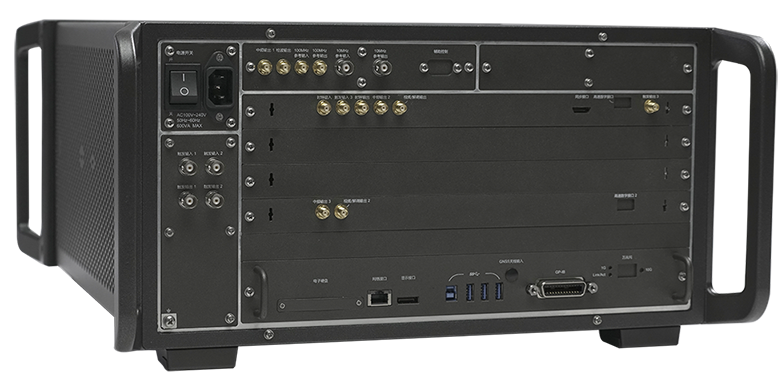

Ceyear 4082係列信號/頻譜分析儀提供豐富的輸入輸出接口，包括參考頻率輸入輸出、觸發輸入輸出、中頻輸出等，支持AC/DC兩種耦合方式（射頻輸入1）；4082前瞻性地配置了USB3.0控製接口，萬兆網接口、2GHz帶寬的IQ數據流接口等，可提供更高帶寬、更快速率、更加穩定的數據傳輸，應對各種數字化轉型挑戰。
