產品綜述

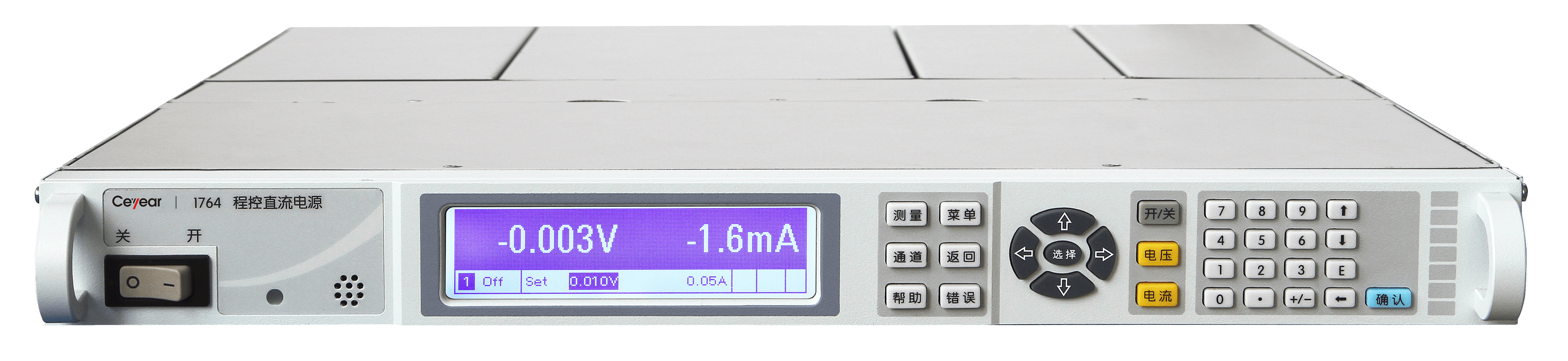

1764程控直流電源是在自動測試環境中提供偏置和對部件或最終產品提供激勵的理想設備。其廣泛應用於民用測控係統、船舶係統、工業檢測與控製、集成電路測試、PC主板測試及其他領域的複雜測試係統。在產品研製、生產和測試過程中，該產品能提供穩定的輸出及快速動態響應速度，簡化供電配置，縮短開發周期。該產品可替代進口儀器，滿足各種加電測試需求。
1764程控直流電源共含有5種電源模塊，具有高達150V，15A和300W的輸出能力。經濟型電源模塊可提供可編程的電壓和電流，以及各種測量和保護特性，適用於為被測件供電，或為自動測試係統和測試夾具控製提供電源，也可在研發中承擔諸如直流偏置這類任務。
功能特點
-
主要特點
高功率密度主機（1200W），多種電源模塊方便選配，單模塊輸出300W。
適合於研發、設計驗證和製造中的 ATE 係統。
尺寸小：1U 機箱空間中多達 4 路輸出。
改進吞吐率的快命令處理時間。
恒壓恒流輸出功能。
串聯並聯輸出功能。
遠端補償功能。
存儲調用功能。
電壓、電流測量功能。
過壓過流等保護功能
外部觸發同步控製功能。
電壓、電流序列輸出功能。
GPIB、LAN、USB接口功能。
-
本地/遠地檢測
選用本地檢測，電源的反饋取自輸出連接器上的輸出端子，這種方法忽略了負載線壓降的損失，限製了電源的調整能力，負載引線越長、電阻越大，終端負載調整能力就越差，適用於對負載調整率要求不高的場合。選用遠地檢測，電源的反饋直接取自負載，電源電壓的輸出自動補償負載引線的影響，使負載上的電壓保持不變。
本地檢測和遠地檢測連接見示意圖。
說明：
1）選用遠地檢測時，如果負載電壓為額定值，模塊實際輸出電壓可能會超出其最大輸出範圍，從而導致保護電路動作或者出現輸出失調狀態。
2）選用遠地檢測時，通過檢測線在模塊輸出上拾取的噪聲將影響負載調整率。為盡量減小噪聲影響，應使用屏蔽雙絞線將電源的檢測線接到負載的電壓檢測端，屏蔽層的一端接至電源輸出連接器的接地端子上，另一端懸空。(不要使用屏蔽層作為檢測線！)
-
並聯輸出
采用兩台或多台模塊並聯可拓展電流輸出範圍。下圖顯示了兩個模塊並聯的連接方法。並聯輸出時應盡量使每個模塊輸出功率相同！
-
串聯輸出
采用兩台或多台模塊串聯可拓展電壓輸出範圍。但應注意負載電流不應超過每台模塊電流輸出範圍。下圖顯示了兩個模塊串聯的連接方法。
