產品綜述
5233D誤碼測試儀主要用於光模塊的誤碼性能測試。其主機采用標準2U機架式結構，支持RS232和以太網遠程控製，配合選件具有比特誤碼測試、誤碼率眼圖、電壓拉偏、預加重控製、幅度控製、溫度與功耗監測及DDM監視功能。選件接口板支持的接口速率在100Mbps～600Gbps範圍內，支持NRZ和PAM4調製誤碼測試，適合於SFP、SFP+、SFP28、CSFP、XFP、QSFP+、QSFP28、CFP、CFP2、CFP4、CFP8、CXP、CXP2、DSFP、SFP-DD、SFP56、QSFP-DD、QSFP56、OSFP、CXP3等多種光模塊的研製和生產測試。
功能特點
-
主要特點
支持SFP28、QSFP28等15種數字光收發模塊
一台機箱可配置1～4個測試模塊，每個模塊支持2、4或8個端口
支持100G OTN、40GE、100GE二層協議
自動識別載板和光模塊種類並進行控製
按端口和通道進行誤碼測試
為光模塊提供電源，並可以進行電壓拉偏控製
光模塊工作電壓、電流與功耗測試
具有DDM監視功能，通過I2C或MDIO接口對光模塊進行控製和狀態讀取
具有眼圖掃描功能
光模塊工作環境溫度監測
命令式遠程控製，適合定製自動化測試
-

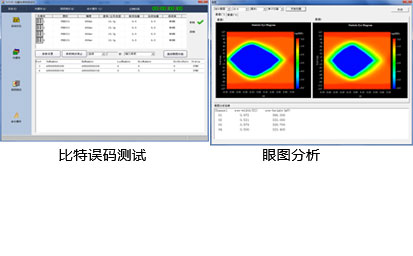

比特誤碼測試與眼圖分析
支持比特誤碼和眼圖分析功能，支持27-1 、29-1、211-1、215-1、220-1、223-1、231-1等PRBS圖形；支持非幀與成幀兩種數據類型。
-

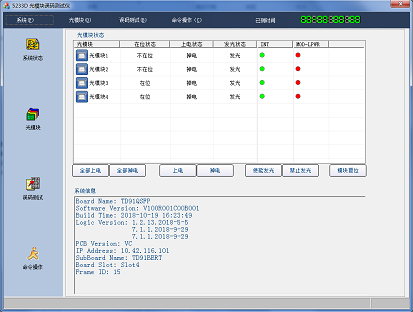

光模塊控製及係統信息
可對載板中插入的光模塊單獨操作，包括上電、掉電、發光、複位等，可顯示係統信息及光模塊類型。
-
光模塊信息查看
具有全麵的信息查詢功能，支持告警信息、光模塊寄存器信息、DDM監控信息查看。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|---|---|---|---|---|---|
|
5233D |
20KG（滿載重量） |
480W（直流）、360W（交流） |
0℃~40℃ |
/ |
/ |
