新一代太赫茲頻譜儀實現頻譜測試到頻譜分析的跨越——助力太赫茲雷達和通信等領域信號分析

2025-12-29

隨著近年來太赫茲技術研究在雷達和通信等領域的高速發展，對太赫茲測試儀器提出了更高的要求，僅能完成太赫茲頻段連續波信號的諧波和雜散的測試已無法滿足日益增長的測試需求，如何能夠實現多功能測試，成為太赫茲技術硬件開發工程師越來越關注的焦點。


中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司（以下簡稱：污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技）針對太赫茲頻段高頻多功能測試的需求，基於新一代太赫茲測試儀器平台推出了多功能測試解決方案。




脈衝信號分析

在通訊與數據傳輸係統測試中，脈衝信號分析是確保係統性能指標、可靠性和兼容性的關鍵環節。在係統測試和調試過程中，對高頻、窄脈寬的脈衝信號捕獲和分析，提出了較高的要求。

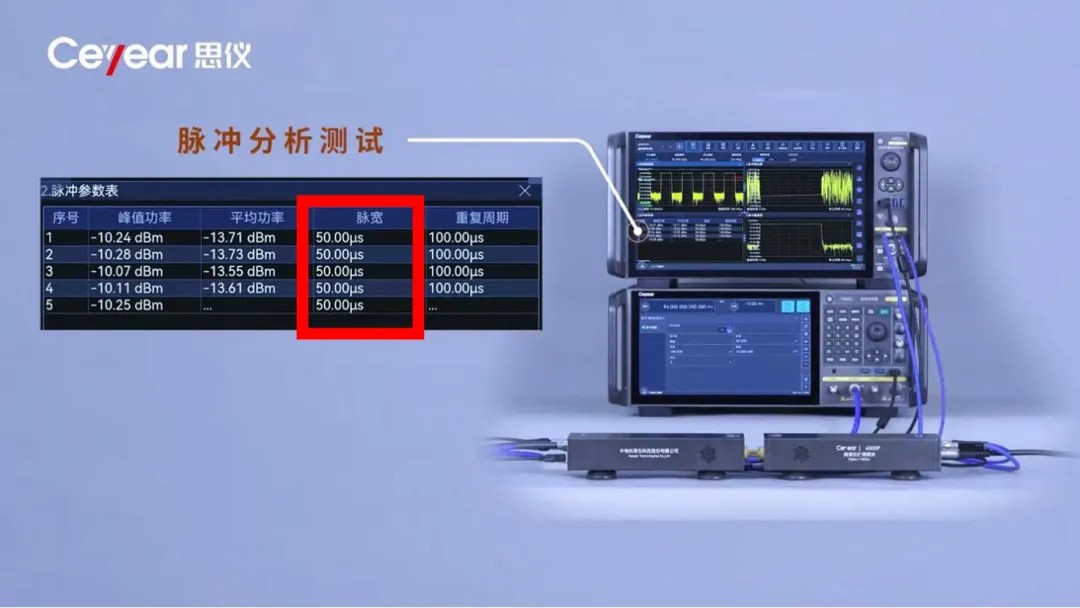

如下圖所示，污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技太赫茲頻譜分析儀通過配置脈衝信號分析選件，在主機10MHz分析帶寬下，可實現載波頻率81GHz、脈寬50us的太赫茲脈衝信號的參數分析和顯示。




脈衝信號的測試參數有峰值功率、平均功率、脈寬和重複周期等，測試結果可在主機上進行清晰地呈現。




三階交調測試

三階交調測試是太赫茲係統中評估非線性失真的關鍵手段，尤其在多頻信號共存的高頻係統中至關重要，污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技太赫茲頻譜分析儀支持太赫茲頻段的三階交調測試，測試結果一目了然。

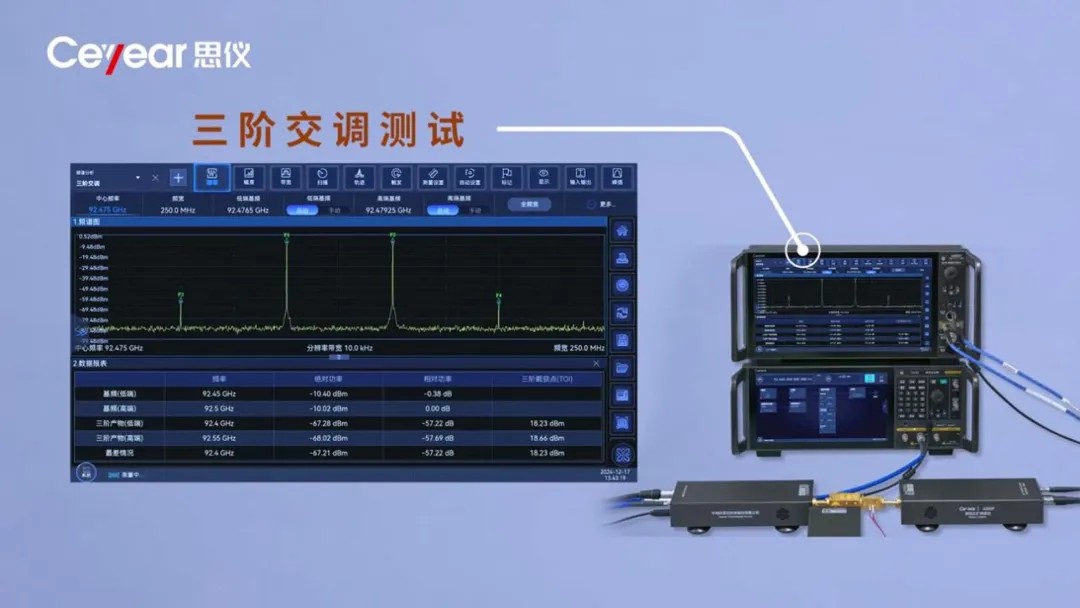

下圖展示了待測件為75GHz～110GHz低噪聲放大器的測試連接圖，用兩個倍頻源產生的兩路信號經合路器饋入待測件，經待測件產生的被測信號進入太赫茲頻譜儀進行分析、計算和顯示。

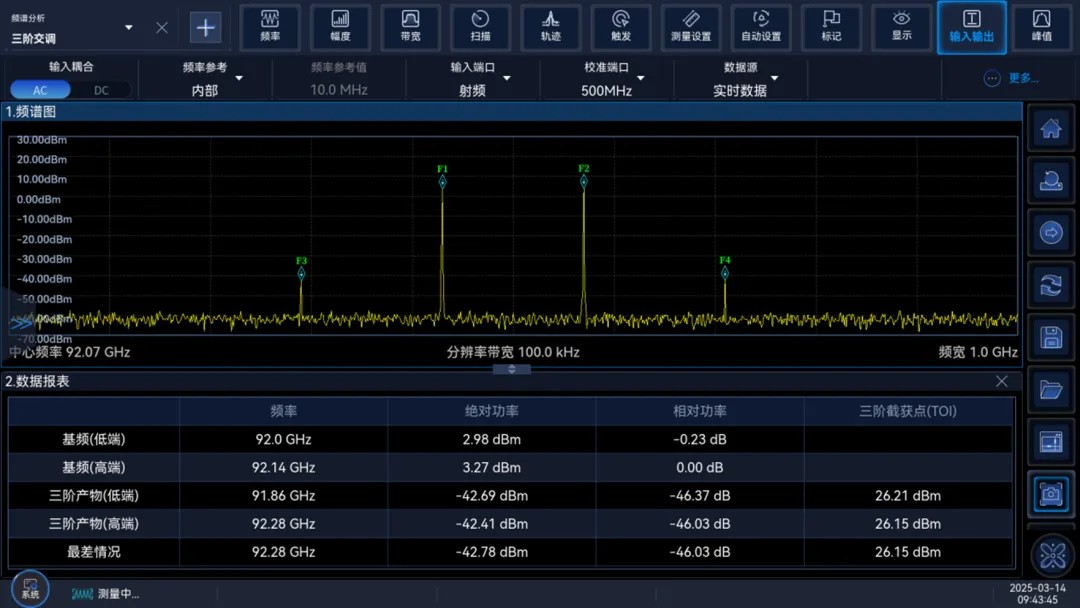

測試結果如下圖所示：




從測試結果可知，該低噪放三階截獲點實測指標為26.15dBm。


此外，污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技新一代太赫茲頻譜儀輸入1dB壓縮點最小值3dBm（170GHz及以下頻段），支持更大的輸入動態範圍，可進一步提高測試的精度。




相位噪聲測試

在太赫茲通信、雷達和衛星導航等高精度應用場景中，對信號相位噪聲的測試非常重要，新一代太赫茲頻譜儀擴頻模塊係統集成了相位噪聲測試功能，可直接分析和顯示太赫茲頻段信號的相位噪聲，測試便捷、迅速。如下實測圖所示，采用太赫茲頻譜儀測試D波段倍頻源在1MHz頻偏處（載波140GHz）相位噪聲優於-122dBc/Hz。

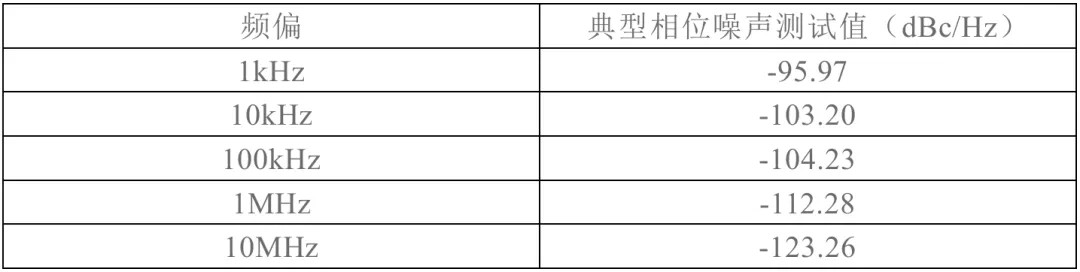

附載波140GHz典型相噪指標如下：



思儀科技新一代4000係列太赫茲頻譜儀具有低變頻損耗，高靈敏度，高輸入1dB壓縮點等特點，針對客戶需求推出了多功能測試解決方案。在保證頻譜測試準確度的同時，還可提供多樣化、定製化的測試解決方案，為太赫茲測試技術研究與產業化開發測試保駕護航。
