同軸開關

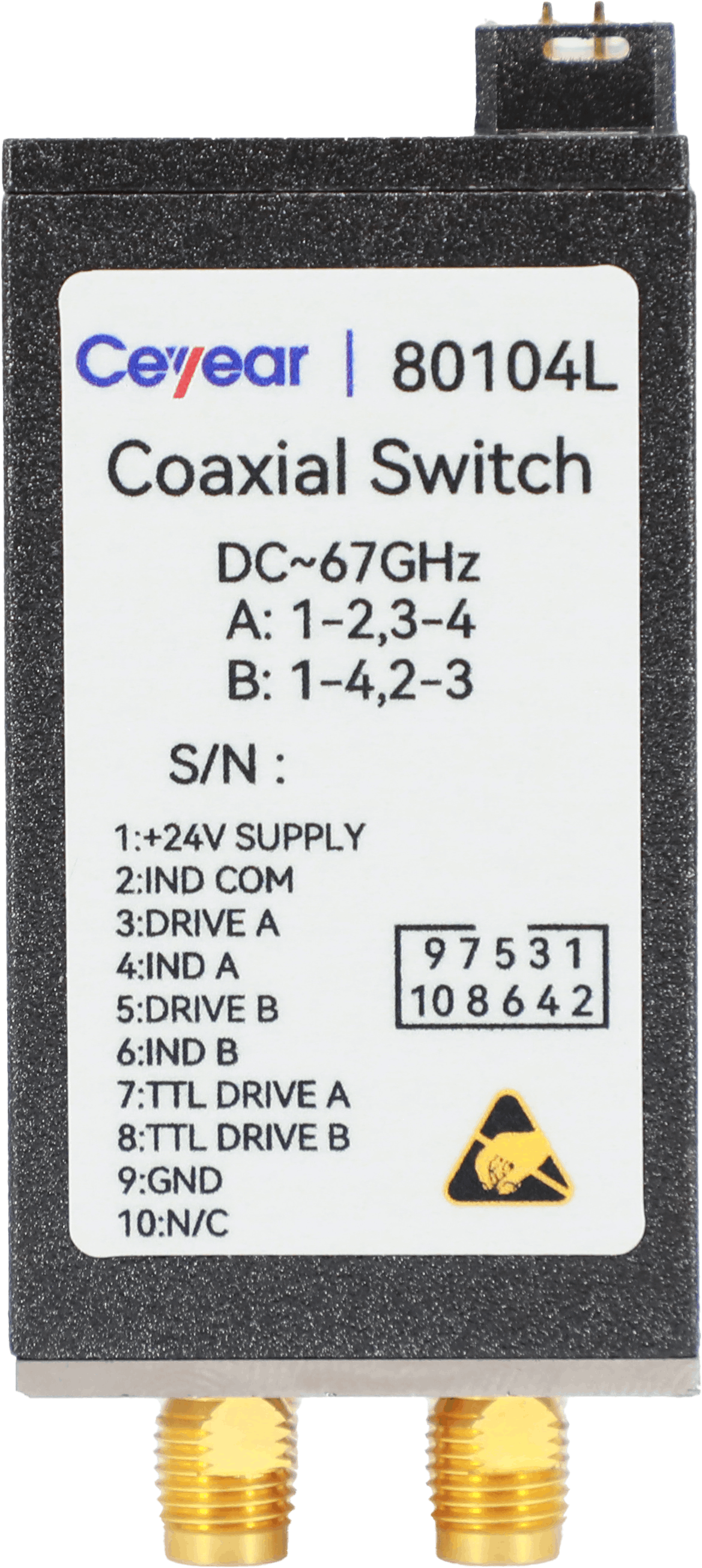

DPDT同軸開關
高可靠性
良好的插損重複性
高隔離度
使用壽命＞100萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
雙刀雙擲開關（無負載、自保持、TTL控製）
型號 | 80104D | 80104E | 80104F | 80104 | 80104L |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | DPDT | DPDT | DPDT | DPDT | DPDT |
頻率範圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 |
駐波比(Max) | 1.20(DC～3GHz) 1.30(3～6GHz) 1.40(6～12.4GHz) 1.50(12.4～18GHz) | 1.20(DC～3GHz) 1.30(3～6GHz) 1.40(6～12.4GHz) 1.50(12.4～26.5GHz) | 1.20(DC～4GHz) 1.50(4～20GHz) 1.80(20～40GHz) | 1.20(DC～4GHz) 1.50(4～20GHz) 1.80(20～50GHz) | 1.30(DC～4GHz) 1.60(4～20GHz) |
插入損耗 （dB Max） | 0.25(DC～3GHz) 0.40(3～6GHz) 0.50(6～12.4GHz) 0.70(12.4～18GHz) | 0.25(DC～3GHz) 0.40(3～6GHz) 0.50(6～12.4GHz) 0.70(12.4～26.5GHz) | 0.30(DC～4GHz) 1.00(4～20GHz) 1.20(20～40GHz) | 0.30(DC～4GHz) 1.00(4～20GHz) 1.20(20～40GHz) 1.50(40～50GHz) | 0.40(DC～4GHz) 1.00(4～20GHz) |
隔離度 （dB Min） | 80(DC～3GHz) 70(3～6GHz) 60(6～12.4GHz) 50(12.4～18GHz) | 80(DC～3GHz) 70(3～6GHz) 60(6～12.4GHz) 50(12.4～26.5GHz) | 80(DC～4GHz) 70(4～20GHz) 60(20～40GHz) | 50(DC～50GHz) | 50(DC～67GHz) |
承受功率 （連續波W Max） | 60@3GHz 50@6GHz 40@12.4GHz 20@18GHz | 60@3GHz 50@6GHz 40@12.4GHz 20@26.5GHz | 20@4GHz 5@20GHz 2@40GHz | 20@4GHz 5@20GHz 2@50GHz | 15@4GHz 5@20GHz 1@67GHz |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.1 | 0.3 |
壽命 (萬次 Min） | 100 | 100 | 100 | 100 | 100 |
接口形式 | SMA (f) | SMA (f) | 2.92mm (f) | 2.4mm（f） | 1.85mm（f） |
有無負載 | 無負載 | ||||
直流驅動 電壓（V） | +20～+28 （額定值+24V） | ||||
直流驅動 電流（±10%mA） | 200 （+24V，常溫） | ||||
繼電器結構 | 自保持 | ||||
控製方式 | TTL高/TTL低 | ||||
