方案概述

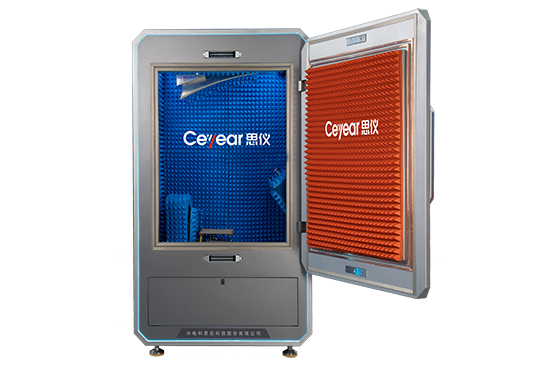

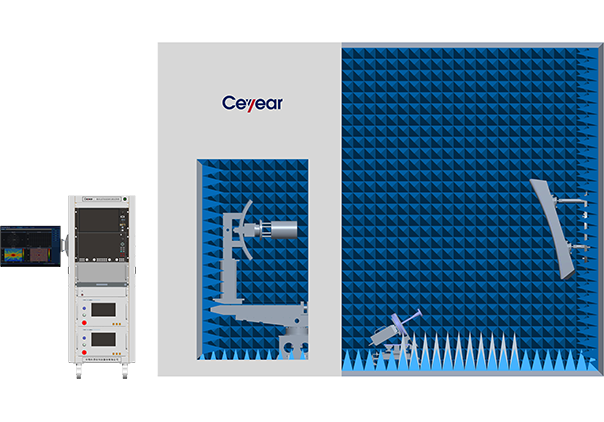

緊縮場天線測試係統由測試機櫃子係統、暗箱子係統組成。其中測試機櫃子係統包括矢量網絡分析儀、工控機、轉台控製器等；暗箱子係統主要由微波暗箱、多軸轉台、反射麵、饋源天線、饋源支架等組成。緊縮場是將饋源發出的球麵波經反射麵反射後在短距離內轉換成準平麵波，從而滿足天線測量的遠場條件。本係統滿足天線研發生產、維修保障過程中性能參數高精度測試的需求，實現對無源天線方向圖、副瓣電平、增益，有源天線EIRP、TRP等技術指標的全自動化測量，可廣泛應用於高校、研究院所、企業等。

功能特點

主要特點

l 結構緊湊、占地麵積小，全天候工作
l 機櫃+暗箱的結構形式，便於快速布署
l 兼容國內外主流儀器，適應市場
l 支持多頻點、多波位、多序列一鍵測試
l 支持硬件觸發同步，實現快速測試
l 具有強大的數據分析、顯示、報告生成功能
l 支持軟件接口二次開發
電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐研發團隊具備高精度反射麵、高性能饋源天線以及緊縮場暗箱一體化的設計仿真能力，可根據用戶需求，通過設計和仿真對方案進行針對性優化。
混合卷邊的反射麵型式

采用主反射麵加過渡卷邊曲麵的反射麵型式，實現低邊緣繞射，相比鋸齒邊反射麵更適合低副瓣天線的高精度測試；反射麵加工精度高，具有更優的靜區質量，配合標準波段饋源天線實現寬頻帶覆蓋。
相位中心穩定的寬帶饋源

采用標準波段寬帶天線，具有穩定的相位中心、穩定的振幅錐削和旋轉對稱的輻射方向圖，低交叉極化。饋源與饋源支架整體設計，拆裝更換方便快捷，不需要重複校準。
基於矩量法的一體化全波仿真設計優化

典型應用

技術規範

參數名稱	技術指標
頻率範圍	4GHz～40GHz^①
動態範圍	≥70dB（@≤40GHz）
靜區尺寸	300mm×300mm(可定製)
幅度錐削	≤1dB
幅度波紋	優於±0.5dB
相位波動	≤10°
交叉極化	≤-25dB
饋源類型	線極化
多軸轉台	方位軸、極化軸
運動範圍	方位：0°～360°，極化：0°～360°
定位精度	方位：±0.02°，極化：±0.02°
屏蔽效能	≥70dB
DUT重量	≤10kg
測試功能	增益、方向性係數、2D和3D方向圖、波束寬度、副瓣電平、交叉極化

① 可擴展至325GHz

訂貨信息

● 標配

序號	名稱	廠家/型號	數量
1	矢量網絡分析儀	中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司 3674/3672/3671係列	1台
2	反射麵（含背架）	根據客戶要求定製	1套
3	高性能饋源天線	根據客戶要求定製	1套
4	多軸轉台（含控製器）	根據客戶要求定製	1台
5	饋源支架	根據客戶要求定製	1個
6	微波暗箱	根據客戶要求定製	1個
7	工控機（含鍵鼠、顯示器）		1台
8	交換機		1台
9	1.6m機櫃		1個
10	旋轉關節		2個
11	係統電纜及轉接器	中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司	1套
12	測試分析軟件	中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司	1套
13	用戶手冊	中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司	1套
14	質量檢驗合格證	中電科污草莓樱桃丝瓜秋葵榴莲黄瓜白狐科技股份有限公司	1個

● 選配

序號	名稱	廠家/型號	數量
1	標準增益天線	根據客戶要求定製	1套
2	低噪聲放大器	根據客戶要求定製	1套
3	激光水平儀	根據客戶要求選配	1套
4	工具包	根據客戶要求定製	1套
