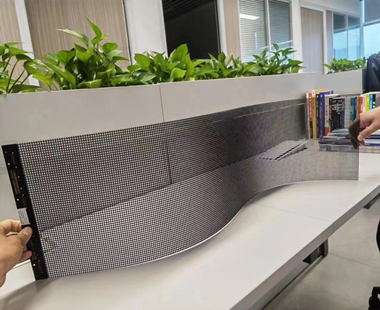

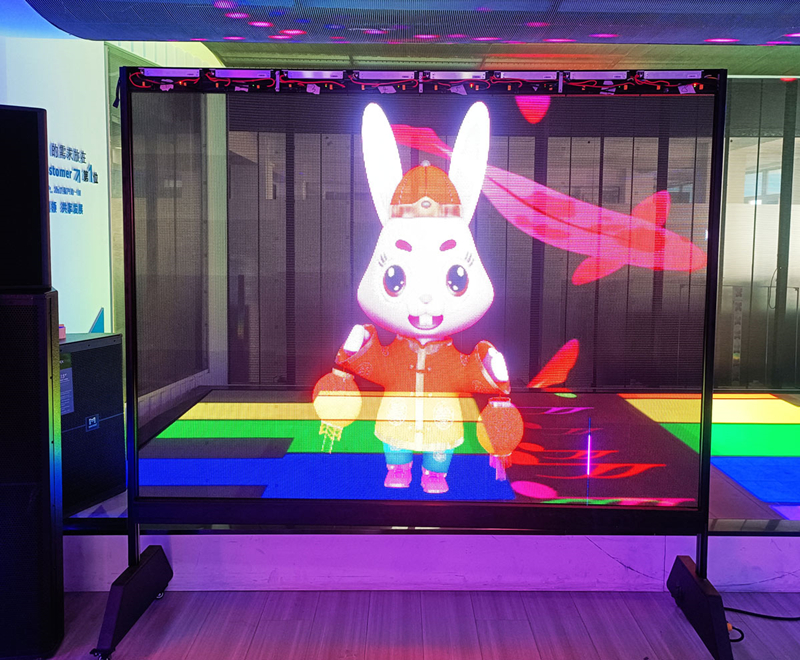

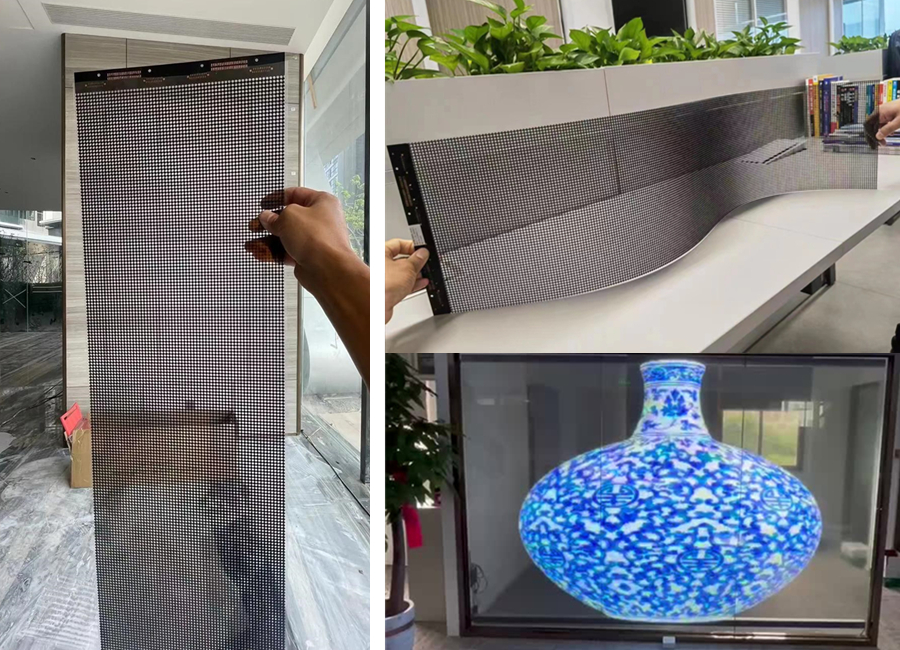

LED洞洞屏（又稱LED網格屏、LED鏤空屏或LED穿孔屏）是一種采用特殊鏤空結構的LED顯示屏，其特點是屏幕表麵分布密集的孔洞或網格，兼具透光、透風、輕量化等特性，廣泛應用於建築幕牆、商業櫥窗、舞台設計等領域。
| 特性 | LED洞洞屏 | 傳統LED屏 |
| 透光性 | 70%-90%（可調） | 不透光（全遮擋） |
| 重量 | 5-10kg/㎡（輕量化） | 25-40kg/㎡（較重） |
| 散熱需求 | 自然散熱，無需額外風扇 | 需散熱模塊或空調 |
| 安裝場景 | 玻璃幕牆、異形結構、臨時展位 | 固定牆體、舞台主屏 |
| 視覺效果 | 虛實融合，適合創意展示 | 高亮度全屏覆蓋，衝擊力強 |
| 成本 | 較高（定製化結構） | 較低（標準化生產） |
| 產品型號 | LY3D-5.9 | LED名稱 | IMD | |||||
| （1）LED管芯參數 |  |
|||||||
| 序號 | 發光顏色 | 發光範圍 | 主波長範圍 | 備注 | ||||
| 1 | 紅色（測試條件：5mA，2.0V） | 13mcd | 620nm | 國星LED管芯的波長、亮度，均（jun1）為典型值以實際為準 | ||||
| 2 | 綠色（測試條件：2mA，3.0V） | 22mcd | 535nm | |||||
| 3 | 藍色（測試條件：2mA，3.0V） | 3mcd | 464nm | |||||
| （2）像素點參數 |  |
為使配色達到最佳的白平衡效果，要求各種顏色亮度的配色比例為 R：G：B/3：6：1。 | ||||||
| 1 | LED規格 |
燈驅合一2121高亮LED |
||||||
| 2 | 像素間距 | 5.9mm | ||||||
| 3 | 像素組成 | 1R1G1B | ||||||
| （3）模組技術參數 | ||||||||
| 1 | 模組分辨率(寬×高) | 168像素×42像素 | ||||||
| 2 | 模組尺寸(寬×高) | (寬250mm×( 高)1000mm | ||||||
| 3 | 模組信號輸入 | 自定義 | ||||||
| 4 | 模組電源輸入 | 自定義 | ||||||
| 5 | 模組數據存儲 | 支持校正數據存儲 | ||||||
| 6 | 電磁兼容 | 支持電磁兼容EMC | ||||||
| （4）機箱技術參數 | ||||||||
| 1 | 機箱分辨率(寬×高) | 168像素×168像素 | ||||||
| 2 | 機箱模組分布(寬×高) | 4×1 | ||||||
| 3 | 機箱模組間平整度 | ≤0.15mm | ||||||
| 4 | 機箱尺寸（寬×高×厚） | 1000mm×1000mm×36mm | ||||||
| 5 | 機箱重量 | 7.5Kg/台 | ||||||
| 6 | 機箱之間信號輸出入連接 | RJ45快速連接 | ||||||
| 7 | 機箱之間電源輸出入連接 | 歐姆頭 | ||||||
| 8 | 機箱連接鎖 | 支持 | ||||||
| 9 | 安裝方式 | 支持前/後安裝 | ||||||
| 10 | 信號驅動組數 | 支持信號雙路雙備份 | ||||||
| 11 | 電源驅動組數 | 支持交流/直流供電,雙路雙備份 | ||||||
| （5）屏幕技術參數 | ||||||||
| 1 | 像素密度 | 28224點/ m² | ||||||
| 2 | 屏幕亮度 | ≤5000cd/ m² | ||||||
| 3 | 水平視角/垂直視角 | 160°/160° | ||||||
| 4 | 平整度 | ≥98% | ||||||
| 5 | 色度均（jun1）勻性 | ±0.003 Cx,Cy之內 | ||||||
| 6 | 最高對比度 | 4000:1 | ||||||
| 7 | 防護等級 | IP65 | ||||||
| 8 | 其他防護 | 支持防磕碰,防潮,防靜電 | ||||||
| （6）係統控製參數 | ||||||||
| 1 | 信號顏色處理位數 | 支持紅、綠、藍各≥16bit | ||||||
| 2 | 驅動方式 | 恒流 | ||||||
| 3 | 換幀頻率 | 60幀/秒 高刷支持3D：120幀/秒 | ||||||
| 4 | 刷新率 | ≥3840Hz | ||||||
| 6 | 屏體色溫 | 2000K～9500K可調 | ||||||
| 7 | 亮度調節 | 手動/自動/程控 | ||||||
| 8 | 像素校正 | 配備亮度與色度逐點校正 | ||||||
| 9 | 控製方式 | 同步控製/支持異步 | ||||||
| 10 | 控製距離 | 超五類雙絞網線, 超過100米使用光纖傳輸 | ||||||
| 11 | 軟件接口 | Windows | ||||||
| 12 | 信號輸入 | RJ45 | ||||||
| （7）屏體運行參數 | ||||||||
| 1 | 工作電壓 | 適用範圍AC：110V~240V、50~60Hz | ||||||
| 2 | 峰值功率 | ≤800W/ m² | ||||||
| 3 | 平均（jun1）功率 | 285W/ m²～375W/ m² | ||||||
| 4 | 連續工作時間 | ≥7×24hrs，支持連續不間斷運行 | ||||||
| 5 | 整屏失控點 | ≤0.003%，出廠時為0 | ||||||
| 6 | 區域失控點 | ≤0.009% | ||||||
| 7 | 盲點率 | ≤0.003%，出廠時為0 | ||||||
| 8 | 屏幕溫升（使用運行狀態） | ≤5° | ||||||
| 9 | 運行環境溫度 | -10℃～60℃ | ||||||
| 10 | 運行環境濕度 | 35％～75％RH，無凝結 | ||||||
