冬季施工由於施工條件及環境不利，是工程質量（liàng）事故的多發季節，尤以混凝（níng）土工程、地基（jī）基礎工程居多。如（rú）何（hé）在冬季施工、搶趕工期的條件下保證項目（mù）的質量目標，是施工（gōng）技術和（hé）施工組（zǔ）織的難點。
當下（xià）已步入（rù）冬季，那麽下麵我們就來聊一聊（liáo）大家在進行冬施得時候最需要注意的是（shì）那些呢？
冬季施工主要的技術措施
（一）土方工程

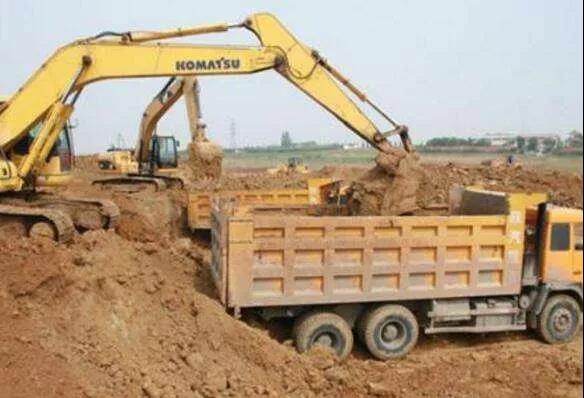

1．土方開挖
1）工程主要土建基礎、地下（xià）給排（pái）水管線尚未（wèi）施（shī）工（gōng），土（tǔ）方開挖工（gōng）程量較大。
2）開挖麵（miàn）積較小的溝槽或凍土層較薄的砂質土壤、砂質粘（zhān）土以及不具備（bèi）其它方法的條件下開挖土方時，采取人工開挖，采用撬棍、鋼釺、尖鎬施工。
3）大型基礎采用機械大開挖、人工清底。

2．土方回（huí）填
1）把回填用土預先保溫。在入冬以（yǐ）前將挖土堆積一處進（jìn）行嚴密保溫，等冬季需要回填時，將內部含有（yǒu）一定（dìng）熱量的土挖出進行回填（tián）。
2）在冬季挖土中將不凍土堆在一起加以覆蓋，防（fáng）止（zhǐ）凍結，留作（zuò）回填用料。
3）土方回（huí）填應嚴格（gé）按照（zhào）冬季施工的（de）有關要（yào）求進行，基坑、基槽等完畢後（hòu）允許用含有用凍土塊的土回填時，凍土顆粒直徑不得大於15cm，而且（qiě）含量不（bú）得（dé）超過填土總體積（jī）的15%。凍土（tǔ）塊應均勻分布，逐層壓實。
4）回填地下的管道溝槽時，管頂上50cm厚範圍內不得用凍土回填；構築物及有路麵的道路，路基範圍內（nèi）的管（guǎn）溝不得用凍土回填。
5）所有回填的地方均必須排除積水，清除冰塊等雜物，其每層填鋪厚度，應比夏季小為宜，一般不超過20cm。回填土工作應連續進行，防（fáng）止基土（tǔ）或已填土層受凍。

3．土方（fāng）防凍
1）對冬季待開挖的（de）地基土要進行保溫防凍工作。土的防凍工（gōng）作必須在凍結前進行，采（cǎi）取覆（fù）蓋保溫材料法。開挖完的基坑基底土層（céng）要做好保溫防凍工作。
2）已挖的溝槽鋪設（shè）在（zài）溝底表麵，靠近溝壁處的（de）棉氈或（huò）草袋要加厚。未（wèi）開挖的溝槽，棉氈或草袋鋪（pù）設寬度為土層凍結深度（dù）的兩倍與溝槽寬度之和。
3）土方開挖完（wán）畢，要立即施工上部基礎，防止（zhǐ）基土遭受凍結，如有（yǒu）間歇（1～2天）要覆蓋（gài）岩棉被等保溫，如（rú）果間歇（xiē）時間較（jiào）長，要（yào）在地基上預留一層（céng）鬆散土層（200～300mm）不挖除，並用保溫材料覆蓋，待基礎施工時再清除到（dào）設計標高。
4）凍土的一次鬆碎量要根據挖運能力和氣候條件（jiàn）確定，鬆碎後的（de）凍土要挖掘清除，避免重新凍結。

4．春融（róng）期間在凍土地基（jī）上施工
1）施工放線時要確定對凍（dòng）深的影響，核對（duì）基槽開挖後殘（cán）留凍土層的可（kě）能均一程度，基（jī）槽挖完後應立即驗（yàn）槽，合格（gé）後方可施工墊層。
2）施工（gōng）前應仔（zǎi）細檢查、清除基槽周（zhōu）圍的積水和積冰，以防止（zhǐ）積水和融化冰水流入基槽內，引起基槽（cáo）內地基土凍（dòng）融性質改變而產生不應（yīng）有的凍（dòng）融沉降。
3）在凍土地（dì）基上進行基（jī）礎砌築（zhù）時，各部位應同時進行，嚴禁（jìn）局部晾曬。基礎砌築過程中，應隨砌隨填基坑側土，並分層（céng）夯實（shí），以使基礎下凍層均勻融化。
4）應切實做好施（shī）工場地的排水溝。施工過程中，嚴禁雨水或施工用水等浸泡基槽。
（二）鋼筋工程
1、鋼筋冷拉
（1）鋼筋負（fù）溫冷拉時,可采用控製應力法或控製冷拉率方法.對於不能分清爐批的熱軋鋼筋冷拉,不宜采（cǎi）用控（kòng）製冷拉率的方法.

（2）在負溫條件下（xià）采用控製應力方法冷拉鋼筋時（shí）,由於伸長率隨溫度（dù）降（jiàng）低而減（jiǎn）少,如控製應力不變,則伸長率不（bú）足,鋼筋強度將（jiāng）達不到設計要求,因此在負溫下冷拉的控製（zhì）應力應較常溫（wēn）提高.冷拉（lā）控製應力最大冷拉率應符合一定要求
2、鋼筋負（fù）溫焊接
（1）從事鋼筋焊接施工的施工（gōng）人員必須持有焊工上（shàng）崗證,才可上崗操作.

（2）負溫下鋼（gāng）筋焊接施工,可采用閃光對（duì）焊,電（diàn）弧焊(幫條,搭接,坡口焊)及電（diàn）渣壓力（lì）焊等焊（hàn）接（jiē）方法.
（3）焊接鋼筋（jīn）應盡量安排在（zài）室內進行,如必須在室（shì）外焊接,則環境溫度（dù）不宜太低,在風雪天氣時,還應有一定的遮（zhē）蔽措施.焊接未冷卻的接（jiē）頭,嚴禁碰到冰雪.

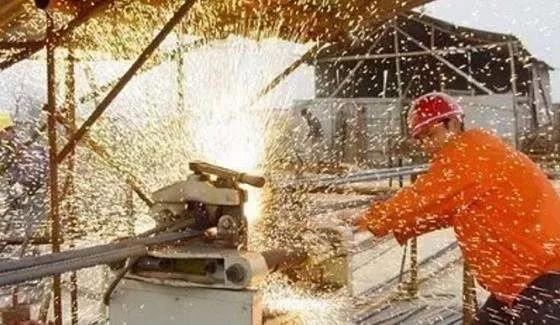

（4）閃光對焊（hàn）:
　　1)負溫閃光對焊,宜采用預熱閃光焊或閃光—預熱（rè）—閃光焊工藝.鋼筋端麵比較平整時,宜采用預熱閃光焊;端麵不平整時,宜采用閃光—預熱—閃光焊工藝.
　　2)與常溫焊接相比,應采取相應的措（cuò）施,如增加調伸長度10%至20%左（zuǒ）右（yòu）,提高預熱時的接觸壓力（lì）,增長預熱間歇時間.
　　3)施焊時選用的參數可根（gēn）據焊件的鋼種,直徑,施（shī）焊溫度和焊工技術水平靈活選用.

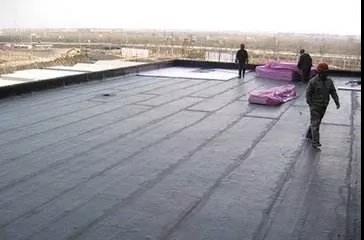

（三）屋麵工程
1、屋麵工程的（de）冬季施工（gōng）,應選擇無風晴朗天氣進行,不得在雨、雪天（tiān）和五（wǔ）級風及其以上或基層潮濕、結冰、霜凍條件（jiàn）下進行。
2、屋麵（miàn）各層施工前,材料應（yīng）應符（fú）合設計要求，且不得含有冰雪、凍塊和（hé）雜質。
3、屋麵防水施工時，應先做好排水比較集中的部（bù）位，應合理安排隔氣層，保溫層、找平層、防水層的各項工序（xù），連續操作，已完成部位應及時覆蓋，防止（zhǐ）受（shòu）潮與受凍。穿過屋麵防水（shuǐ）層的管道（dào）、設備或預埋件，應在防水（shuǐ）施工前安裝完（wán）畢並做好防水處理。

4、找平層為水泥砂漿時,砂漿（jiāng）的強度等（děng）級（jí）不得小於M5.
5、幹鋪的保溫層可在負溫下施工；采用瀝（lì）青膠結的保溫層應在氣溫不低於0℃時（shí）施工；采用水泥、石灰或其他膠結料膠結的保（bǎo）溫層應在氣（qì）溫不低於（yú）5℃時施（shī）工。當氣溫低於上述要求時，應采取保溫、防凍措施。
采用水（shuǐ）泥砂漿粘貼板（bǎn）狀保溫（wēn）材料以及處理板間縫隙，可采用摻有防凍劑的保溫砂漿。防凍劑摻量應通過試驗確定。
幹鋪的板狀保溫材料在負溫施工時，板材（cái）應（yīng）在基（jī）層表（biǎo）麵鋪平墊（diàn）穩，分層鋪設。板塊上下層縫應（yīng）相（xiàng）互（hù）錯開，縫間隙應采用同類材料的碎屑填嵌密實。
倒置式屋麵所選（xuǎn）用（yòng）材料應符合設計及本規程相關規定，施工前應檢查防水層平整度及有無結冰、霜凍或（huò）積水（shuǐ）現象，滿足要求後（hòu）方可施工。
6、防水工程應選（xuǎn）擇（zé）施工質量及信譽好的（de）單位進行施（shī）工,操作（zuò）人（rén）員均應持證上崗.
（四）地麵工程

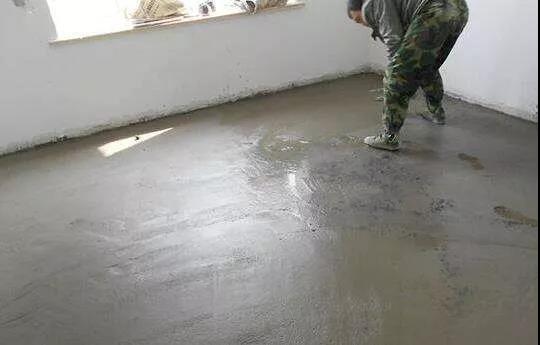

1、室內（nèi）地麵找平層,麵層施工（gōng）時應將門窗通（tōng）道口進行（háng）遮蓋保溫（wēn）,確（què）保在室內溫度為5℃以上（shàng）的條件下進行施工,室外部（bù）分預計三（sān）天溫度在0℃左（zuǒ）右時,水泥砂漿應摻（chān）1~2%的鹽水溶液攪拌,並有可靠（kào）的防凍保暖措施.
2、冬季所用水泥砂漿應采用矽酸鹽（yán）水泥（ní）和（hé）普通矽酸鹽（yán）水泥,應盡量減少用水量,砂漿稠度應小（xiǎo）於5cm.

3、對於大麵積混凝土地坪隨搗隨抹的施工,應在施工前做好（hǎo）各項準備工（gōng）作,施（shī）工時適當加快澆（jiāo）築（zhù）及振搗速（sù）度（dù）(保證混（hún）凝（níng）土內部（bù）密實的前（qián）提下),澆築厚度略高於設計厚度,振搗整平後鋪設（shè）塑（sù）料薄膜,其上及時鋪蓋保溫材料（liào）. 　
（五）砌（qì）體工程
1、材料要求
（1）水泥宜采（cǎi）用普通矽酸鹽水泥,標號為32.5R,水泥不得受潮結塊.
（2）普通磚,空心磚,混凝土小型空心砌塊,加氣混凝土砌塊在砌築前,應清除表麵汙物,冰雪等（děng）.遭（zāo）水浸後凍結的磚和砌塊不得使用.
（3）石灰膏（gāo）等宜采取（qǔ）保溫防（fáng）凍措施（shī）,如遭凍結,應經融化後方可使用（yòng）.
（4）砂宜采用中砂,含泥量應滿足規範要求,砂中不得含有冰塊及直徑大於1cm的凍結塊.
（5）砌築砂漿的稠度,宜比（bǐ）常溫施（shī）工時適當調整,並宜通過優先選用外加劑方（fāng）法來提高砂漿的稠度.在負溫條件下,砂漿的稠度可比常溫時大1~3厘米,但不得大於12厘米,以確（què）保砂漿與磚的粘結力.

2、施工方法
（1）砌築應采用“三一（yī）砌築法”,若采用平鋪砂漿時,應使（shǐ）鋪灰長度滿（mǎn）足砂漿砌築時的溫度不致（zhì）過低.
（2）嚴禁（jìn）使用遭凍結的（de）砂漿進行砌築.
（3）當室外溫度低（dī）於+5℃,磚,砌塊等材料不得澆水,砂漿的（de）攪拌時間（jiān）也應有所增長,一般（bān）為常溫攪拌（bàn）時間的1.8倍（bèi）,約為2.5~3分鍾.
（4）防止砂漿在攪拌,運輸,存放過程中的熱量（liàng）損失可采用下列方法:
　　1)砂漿的攪拌可在保溫棚（péng）內(棚內溫度在5℃以上)進行,砂漿（jiāng）要隨拌隨用,存儲時間不超過60分鍾,不可積存和兩次（cì）倒（dǎo）運。
　　2)攪拌（bàn）地點應盡量靠近施工現場,以縮短運距。
（5）砌體的水平及垂直灰縫的厚度應保證在8~12mm,一般宜控製在10mm左右.
（6）控製砌（qì）體砌築（zhù）高度,每日砌築一般高度不超過1.80m.
（7）每天收工前,應將（jiāng）頂麵的垂直灰縫填滿,同時在砌體表麵（miàn）覆蓋保溫材料(如草包,塑料薄（báo）膜).
（8）現場的試塊的留（liú）設應有所增加,且在現場（chǎng）同條件下進（jìn）行養護,用於檢驗現場砌築砂漿的（de）實際強度.
（六）混凝土工（gōng）程
1、基本要求
（1）冬季施工（gōng）的混凝土（tǔ）宜選用矽酸鹽水泥或（huò）普通矽酸鹽（yán）水泥,水泥標號不宜低於32.5,每立方米混凝土中的水泥用（yòng）量不（bú）宜少於300kg,水灰比不（bú）應大於0.6,並加入早強劑.由必要時應（yīng）加入防凍劑(根（gēn）據氣溫情況確定).
（2）為減少凍害,應將配合比中的用水量降至（zhì）最低限度.辦法是:控製坍落度,加入減水劑,優先選用高效減水劑。

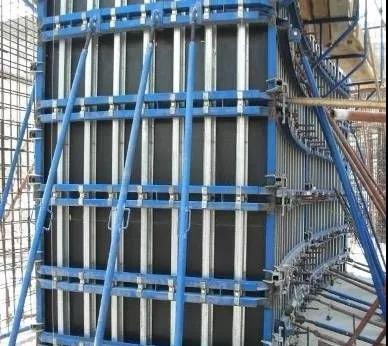

（3）模板和保溫層（céng）,應在混凝土冷卻到5℃後方可拆除.當混凝土與外界溫差大於20℃時（shí）,拆模後的混凝土表麵,應臨時覆蓋,使其緩慢（màn）冷卻.
（4）未冷卻的混凝土有較高的（de）脆性,所以結構在冷卻前不得（dé）遭受衝擊荷載或動力荷載的作用.

2、混（hún）凝土的拌（bàn）製
（1）拌製混凝土用的骨料必須清潔,不得（dé）含有冰雪和凍塊,以及易（yì）凍裂的（de）物質.在摻有含鉀,鈉離子的外加劑時,不得使用活性骨料.在有（yǒu）條件的時候,砂石篩洗應搶在零（líng）上溫度時做,並用（yòng）塑料紙,油布蓋好。
（2）拌製摻外加劑的混凝土時,如外加劑為（wéi）粉劑,可按要求摻量直接（jiē）撒在水泥上（shàng）麵和水泥同時投入.如（rú）外加劑為（wéi）液體,使用時應先配製成規定濃度溶液,然後根（gēn）據使用要求,用（yòng）規定濃度溶液配製成施工溶液.各溶液要（yào）分別置（zhì）於有明顯標誌的容器中,不得混淆.每班使用的外加劑溶液應一次配成。
（3）當施工期處於0℃左右時,可在混凝土中添加早強劑,摻量應符合使用要求及規範規（guī）定,且應（yīng）注意在添加前應做好模擬試驗（yàn）,以核實（shí）有關技術措施;對於有限（xiàn）期拆模要求的混凝土（tǔ）,還應適當提高混凝土設計等級。
（4）混凝土中添加（jiā）防凍劑時（shí）,嚴禁使用高鋁水泥。
（5）嚴格控製混凝土水灰比,由骨料帶入的水分及外（wài）加劑溶液中的水分均應從（cóng）拌合水中（zhōng）扣除.
（6）攪拌摻有外加劑的混凝土時,攪拌時間應取常溫攪（jiǎo）拌時間的1.5倍.
（7）混凝土拌合物的出機（jī）溫度不宜低於10℃,入模溫度不得低於（yú）5℃.

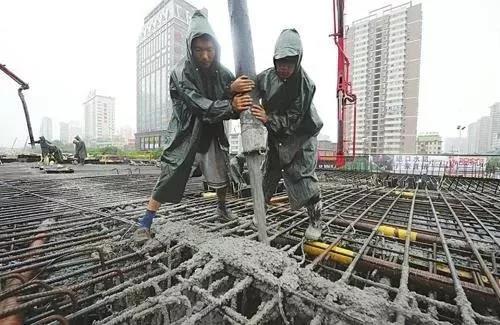

3、混凝（níng）土的運輸和澆築
（1）混凝土攪拌場地應盡量靠近施工地點,以減少材料運輸過程中的熱（rè）量損失,同時也（yě）應正確選擇運輸用的容器(包括形狀,大小,保溫措施).
（2）混凝土澆築（zhù）前,應清除模板和（hé）鋼筋上（shàng）,特別是新老（lǎo）混凝土(如梁,柱交接處)交接處的冰雪及垃圾.
（3）當采用商品混凝土時,在澆築前,應了解商品混凝土中摻入抗凍劑的性（xìng）能,並做好相應的（de）防凍保暖措施. 　
（4）分層澆築的混凝土時,已澆築層在未被上一層的混凝土覆蓋前（qián）,不應低於計算規定的溫度也不得低於2℃。
（5）重點工程或上（shàng）部結（jié）構要連續施工的工程（chéng）,混凝土應采取有效措施,以保證預期所要達到的強（qiáng）度.
（6）預應力混凝土構件在進行孔道和立縫的灌（guàn）漿（jiāng）前（qián）,澆灌部位的混凝土必須經預熱,並采用熱（rè）的水泥漿（jiāng）,砂漿或（huò）混凝土,澆灌後在正溫下養護到強度不低於15Mpa.
（7）現場應留設同條件養護的（de）混凝土試塊作為拆模依據.

4、混凝土的養護
（1）冬季澆築的混（hún）凝土,由正溫轉入（rù）負溫養護前,混凝土的抗壓強度不應低於設計強度（dù）的40%,對於C10以（yǐ）下的混凝土不（bú）得小於5Mpa.
（2）采用的保溫（wēn）材料(草袋（dài）,麻袋),應（yīng）保持幹燥.
（3）在模板外部保溫（wēn）時,除基礎可隨澆（jiāo）築隨保溫外（wài）,其它結構必須在設置保溫材料後方（fāng）可澆築混（hún）凝土.鋼模表麵可先掛草簾,麻袋等保溫材料（liào）並紮（zhā）牢,然後再澆築混凝土.
（4）保溫材料不宜直接覆蓋在剛（gāng）澆築完畢的混凝（níng）土（tǔ）層上,可先覆蓋塑料薄膜,上部再覆草（cǎo）袋,麻袋等保溫（wēn）材料.保溫材料的鋪設厚度為:一般情況下0℃以上鋪一層;0℃以下鋪二層或（huò）三層;大體積混凝土澆築及二（èr）次抹麵壓實後應（yīng）立即覆蓋保溫,其保溫層（céng）厚度,材質應根據計（jì）算確定.
（5）拆模後的混凝土也應及時覆蓋保溫材料,以防混凝土表麵溫度的驟降而產生裂縫.

5、試件留置（zhì）
按規範及施（shī）工要求製（zhì）作,管理,養護,送檢混凝土試塊.取樣與試件留置應符合下列規定:
（1）每拌製100盤且不超過（guò）100m3的同（tóng）配（pèi）合比的混（hún）凝土,取樣不得少於一次.
（2）每工作班拌製的同一配（pèi）合比的混凝（níng）土不足100盤時（shí）,取樣不得少於一次（cì）.
（3）當一次連續澆築超過（guò）1000m3時,同一配合比的砼每（měi）200m3不得少於一（yī）次.
（4）每一樓層,同一配合比的砼,取樣不得少於一次.
（5）對有抗滲（shèn）要求（qiú）的砼（tóng）結構,其混凝土試件應在澆築地點隨機取樣（yàng）.同（tóng）一工程,同一配合比的砼,取樣不應少於一次,留置組數可根據實際需（xū）要確定.
（6）每次取樣應至少留置一組標準養護試件,同（tóng）條（tiáo）件養護試件的留（liú）置組（zǔ）數應根據實際需要確定.
